Jednostka kolumny do destylacji ciągłej ze szkła

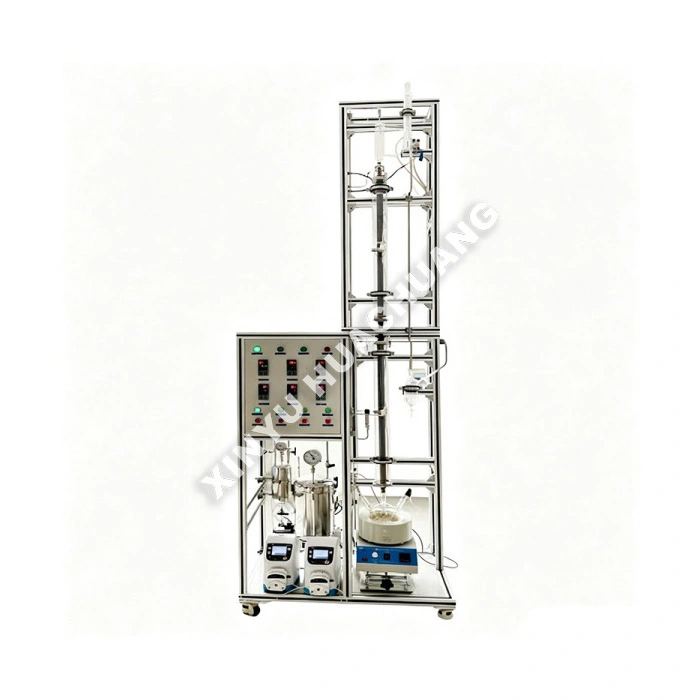

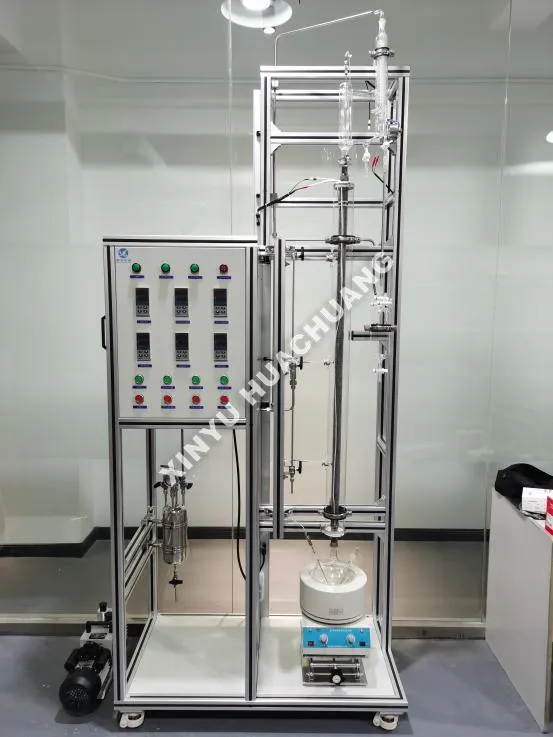

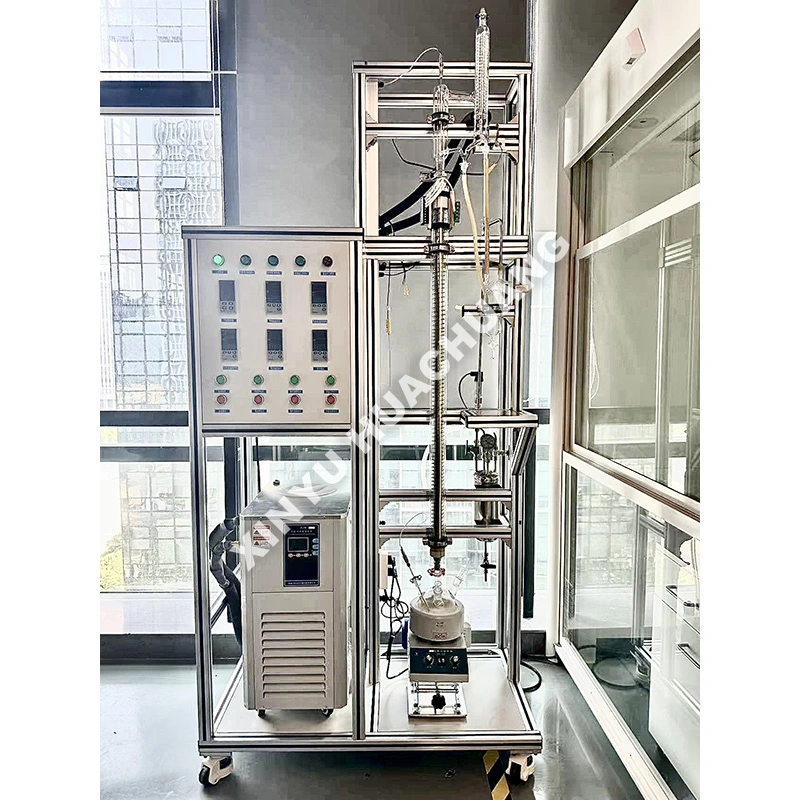

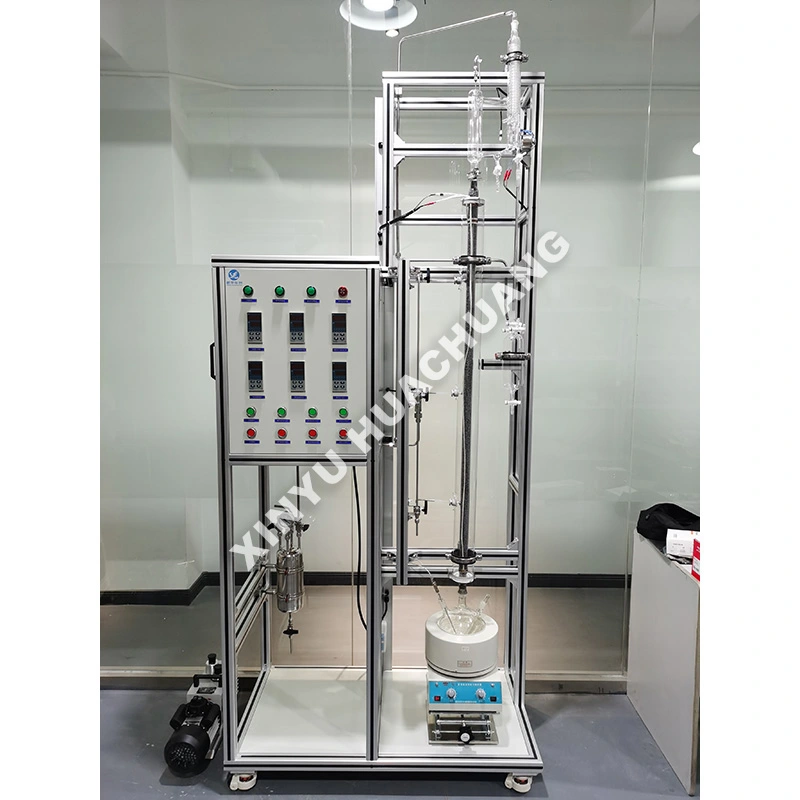

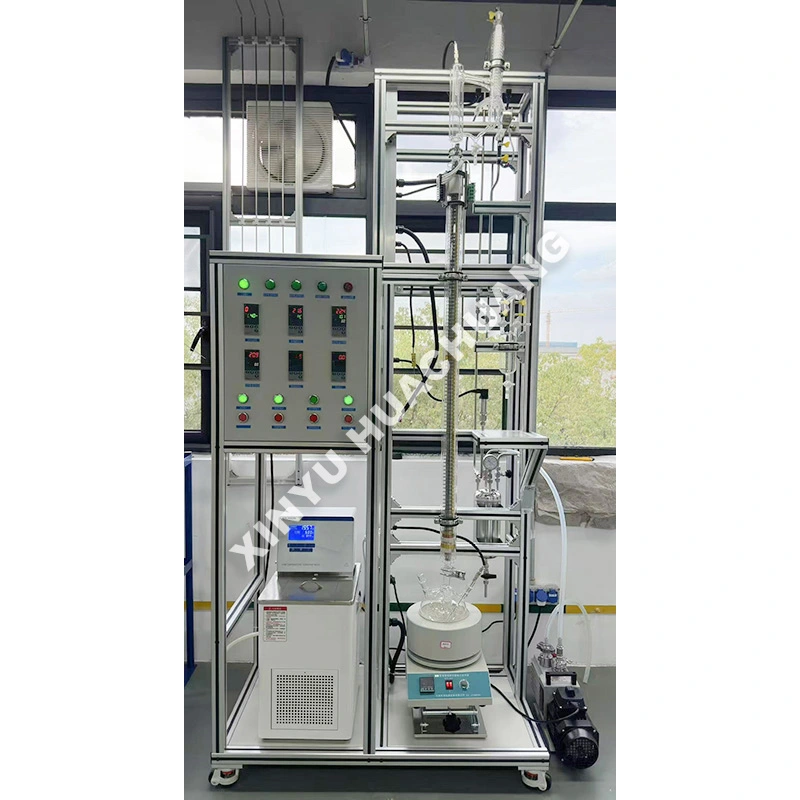

Jednostka kolumny destylacyjnej ze szkłem ciągłym XINYU HUACHUANG to zaawansowany system separacji zaprojektowany specjalnie do celów badawczo-rozwojowych, testów na skalę pilotażową i produkcji małych partii żrących lub chemikaliów o wysokiej czystości. Zaprojektowane, aby zapewnić pełny wizualny dostęp do wewnętrznej równowagi para-ciecz, urządzenie to umożliwia badaczom obserwację procesu separacji w czasie rzeczywistym. Wyposażony w elementy ze szkła o wysokiej zawartości borokrzemianu, precyzyjne sterowniki współczynnika refluksu i inteligentną automatykę PLC, jednostka kolumny do ciągłej destylacji szklanej zapewnia bezpieczne, wysoce wydajne i powtarzalne ciągłe frakcjonowanie wysokowartościowych chemikaliów, farmaceutyków i rozpuszczalników specjalnych.

Zasada działania

Jednostka kolumny do destylacji ciągłej ze szkła działa na zasadzie ciągłej destylacji frakcyjnej. Ciekły surowiec jest w sposób ciągły dozowany do środkowej części kolumny. Wewnątrz szklanej kolumny uszczelnienie strukturalne lub specjalne elementy szklane (takie jak pierścienie θ lub uszczelnienie spiralne) maksymalizują powierzchnię kontaktu pomiędzy unoszącą się parą a opadającą cieczą. W miarę wznoszenia się para ulega wielokrotnej kondensacji i odparowaniu, wzbogacając lekkie składniki w górnej części. Następnie para jest skraplana, a część zawracana w postaci refluksu w celu utrzymania równowagi przenoszenia masy, podczas gdy reszta jest w sposób ciągły zbierana w postaci destylatu. Ciężkie składniki w sposób ciągły spływają do reboilera w celu rozładowania. Cały proces ciągły jest skrupulatnie zarządzany przez moduł ciągłej szklanej kolumny destylacyjnej w celu utrzymania precyzyjnych gradientów termicznych i optymalnej wydajności separacji.

Gdzie to świeci?

● Pełna obserwacja wizualna: Przezroczysta konstrukcja ze szkła o wysokiej zawartości borokrzemianu umożliwia operatorom wizualne monitorowanie równowagi para-ciecz, warunków pienienia i zalewania, co czyni ją nieocenioną przy pracach badawczo-rozwojowych i rozwiązywaniu problemów związanych z procesami.

● Doskonała odporność na korozję: Zbudowane z wysokiej jakości szkła borokrzemianowego GG17 (3.3) i uszczelek z PTFE, urządzenie jest całkowicie obojętne na silne kwasy, zasady i żrące rozpuszczalniki organiczne, zapewniając zerowe zanieczyszczenie produktu.

● Elementy wewnętrzne o wysokiej wydajności: Zawierają konfigurowalne opakowanie szklane lub opakowanie ze strukturalnej siatki drucianej, co pozwala uzyskać dużą teoretyczną liczbę płyt i czystość separacji na poziomie PPM.

● Inteligentna automatyka PLC: Scentralizowany system sterowania umożliwia ciągłą pracę bez nadzoru, automatyczną regulację współczynnika refluksu i rejestrowanie danych w czasie rzeczywistym dotyczących temperatury i natężenia przepływu.

● Modułowa i elastyczna konstrukcja: Kolumna jest montowana przy użyciu standardowych złączek szklanych (np. 24/29, 29/32) z elektrycznymi płaszczami grzejnymi, co pozwala na łatwą regulację wysokości, demontaż, czyszczenie i wymianę komponentów wewnętrznych.

Dane techniczne

Gdzie można go zastosować?

● Fine Chemicals i Pharmaceuticals: Ciągłe oczyszczanie aktywnych składników farmaceutycznych (API) i wysoce żrących półproduktów chemicznych.

● Olejki eteryczne i naturalne ekstrakty: Delikatne, widoczne oddzielenie wrażliwych na ciepło terpenów, substancji zapachowych i ekstraktów roślinnych.

● Laboratoria akademickie i badawczo-rozwojowe: Podstawowe badania kinetyczne, wizualizacja procesu separacji oraz testowanie wydajności katalizatora/opakowania.

● Rozpuszczalniki specjalistyczne: Ciągłe odzyskiwanie i bardzo wysokie oczyszczanie żrących lub wysokowartościowych rozpuszczalników organicznych.

● Żywność i napoje: Koncentracja naturalnych aromatów, oczyszczanie alkoholu i ekstrakcja związków bioaktywnych.

Środki ostrożności dotyczące użytkowania

● Zapobieganie szokowi termicznemu: Szkło o wysokiej zawartości borokrzemianu jest odporne na szok termiczny, ale nadal może pęknąć pod wpływem ekstremalnego naprężenia. Zawsze upewnij się, że szybkość zmian temperatury jest mniejsza niż 5 ℃/min podczas ogrzewania i chłodzenia.

● Ochrona mechaniczna: Szklane elementy są delikatne. Unikaj uderzeń mechanicznych, nadmiernego dokręcania zacisków i upewnij się, że wszystkie połączenia szkła są odpowiednio wyrównane i zabezpieczone odpowiednimi zaciskami.

● Bezpieczeństwo próżniowe: Podczas pracy w głębokiej próżni należy zawsze wcześniej sprawdzić wyroby szklane pod kątem mikropęknięć lub odprysków. Użyj osłony ochronnej lub siatki zabezpieczającej wokół kolumny, aby zabezpieczyć się przed potencjalną implozją.

● Stopniowe ogrzewanie: Wykorzystaj programowalne przez sterownik PLC szybkości nagrzewania, aby zapobiec nagłemu parowaniu i zalaniu kolumny, zwłaszcza podczas uruchamiania ciągłego zasilania.

Przewodnik konserwacji

● Codziennie: Sprawdź szklaną kolumnę i złącza pod kątem jakichkolwiek śladów pęknięć, odprysków lub trawienia chemicznego. Sprawdź integralność uszczelek PTFE i uszczelek próżniowych.

● Co tydzień/co miesiąc: Wyczyść szklane wnętrza i ścianki kolumny, aby zapobiec gromadzeniu się pozostałości, które mogą zmniejszyć skuteczność separacji. Stosować odpowiednie rozpuszczalniki lub łagodne środki do mycia kwasem (unikać silnych zasad).

● Co kwartał: Kalibracja czujników temperatury, regulatorów przepływu masowego i regulatorów współczynnika refluksu, aby zachować dokładność testów. Sprawdź elektryczny płaszcz grzewczy pod kątem równomiernego ogrzewania i właściwej izolacji.

● Po zakończeniu eksploatacji: Zawsze przepłucz system gazem obojętnym (N2) i poczekaj, aż ostygnie do temperatury pokojowej z wyłączeniem ogrzewania, zanim zdemontujesz szklane elementy w celu dokładnego czyszczenia i przechowywania.

Serwis i wsparcie posprzedażowe

W XINYU HUACHUANG dokładamy wszelkich starań, aby zapewnić kompleksowe i niezawodne wsparcie posprzedażowe, aby zapewnić ciągłą i wydajną pracę Twojego sprzętu. Nasz oddany zespół serwisowy jest zawsze gotowy do pomocy.

Kompleksowy zakres gwarancji

Z dumą oferujemy dwuletnią gwarancję na nasz sprzęt. W tym okresie świadczymy bezpłatne usługi konserwacji i naprawy wszelkich problemów jakościowych, z wyłączeniem tych spowodowanych niewłaściwą obsługą, nieautoryzowanymi modyfikacjami lub działaniem siły wyższej. W przypadku sprzętu wykraczającego poza dwuletni okres gwarancji nadal oferujemy usługi konserwacji przez całe życie, pobierając jedynie koszty części zamiennych i robocizny.

Mechanizm szybkiego reagowania

Oferujemy profesjonalną pomoc telefoniczną w zakresie inżynierii 7×24 godziny. Po otrzymaniu powiadomienia o usterce nasz zespół techniczny odpowie w ciągu 24 godzin i zapewni realne rozwiązanie. Jeśli wymagana jest obsługa na miejscu, nasi profesjonalni inżynierowie przybędą do Twojego zakładu w ciągu tygodnia. W szczególnych okolicznościach, gdy naprawa sprzętu nie będzie możliwa, bezwarunkowo wymienimy go na nowe urządzenie lub dostarczymy urządzenie zastępcze w ciągu dwuletniego okresu gwarancyjnego lub podejmiemy niezbędne działania w celu przywrócenia normalnego działania.

Często zadawane pytania (FAQ)

P1: Dlaczego kolumna jest wykonana ze szkła, a nie ze stali nierdzewnej?

Odp.: Szklana konstrukcja zapewnia pełny wizualny dostęp do wewnętrznego procesu destylacji, umożliwiając badaczom bezpośrednią obserwację zachowania w kontakcie para-ciecz, punktów zalewu i rozkładu cieczy w opakowaniu. Ta przejrzystość jest nieoceniona przy opracowywaniu procesów i rozwiązywaniu problemów, co jest niemożliwe w przypadku nieprzezroczystych kolumn metalowych.

P2: Jakie rodzaje uszczelnień wewnętrznych są dostępne dla kolumny szklanej?

Odp.: Kolumna obsługuje uszczelnienie strukturalne, a także specjalistyczne elementy wewnętrzne ze szkła, takie jak pierścienie θ i uszczelnienie spiralne. Maksymalizują one powierzchnię kontaktu pomiędzy unoszącą się parą a opadającą cieczą, zwiększając efektywność przenoszenia masy w celu precyzyjnego oddzielania wielu składników.

P3: Czym różni się praca ciągła od destylacji okresowej w tym urządzeniu?

Odp.: W przeciwieństwie do destylacji okresowej, w której przetwarzany jest jeden wsad na raz, surowiec jest dozowany w sposób ciągły do ​​środkowej części kolumny. Lekkie składniki są w sposób ciągły zbierane jako destylat z górnego skraplacza, podczas gdy ciężkie składniki są w sposób ciągły odprowadzane z reboilera na dole. Umożliwia to stabilną pracę ze stałą jakością produktu w dłuższych seriach.

P4: W jaki sposób zarządza się refluksem, aby utrzymać skuteczność separacji?

Odp.: Część skroplonej pary górnej jest zawracana do kolumny w postaci refluksu. Współczynnik refluksu jest precyzyjnie kontrolowany, aby utrzymać równowagę przenoszenia masy wewnątrz kolumny. Dostosowanie tego stosunku umożliwia precyzyjne dostosowanie czystości produktu do wydajności w oparciu o specyficzne wymagania dotyczące separacji.

P5: Jakie rodzaje mieszanin najlepiej nadają się do szklanej kolumny destylacyjnej?

Odp.: Kolumny szklane są szczególnie odpowiednie do mieszanin korozyjnych lub o wysokiej czystości, w których należy unikać zanieczyszczenia metalami, a także do procesów wymagających wizualnego monitorowania dynamiki wewnętrznej. Są szeroko stosowane w badaniach farmaceutycznych, rozwoju chemii wysokowartościowej i akademickich badaniach z zakresu inżynierii procesowej.
