Jednostka Doświadczalna Reformacji Metanu

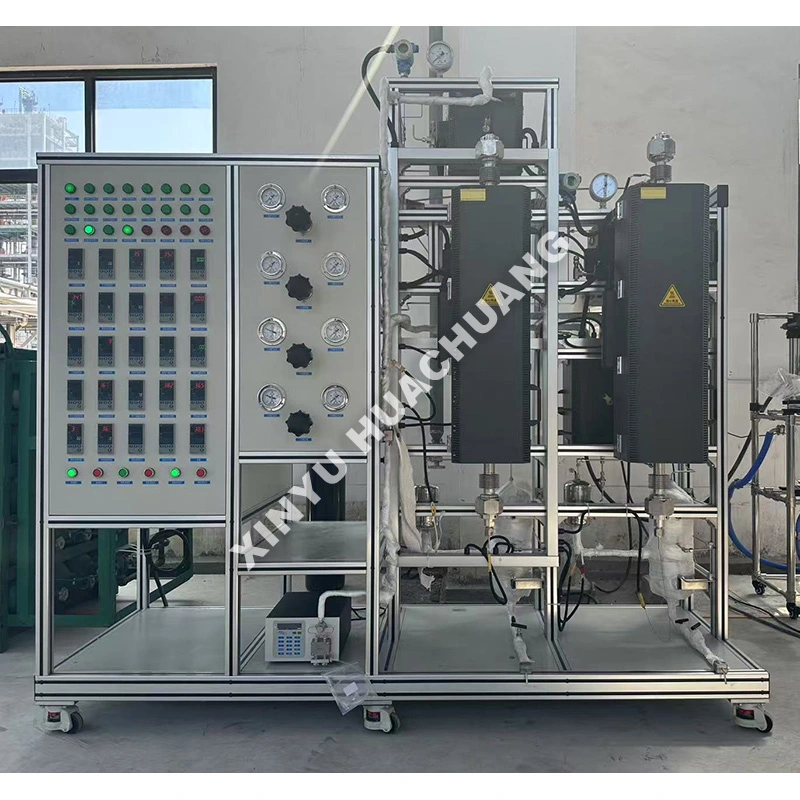

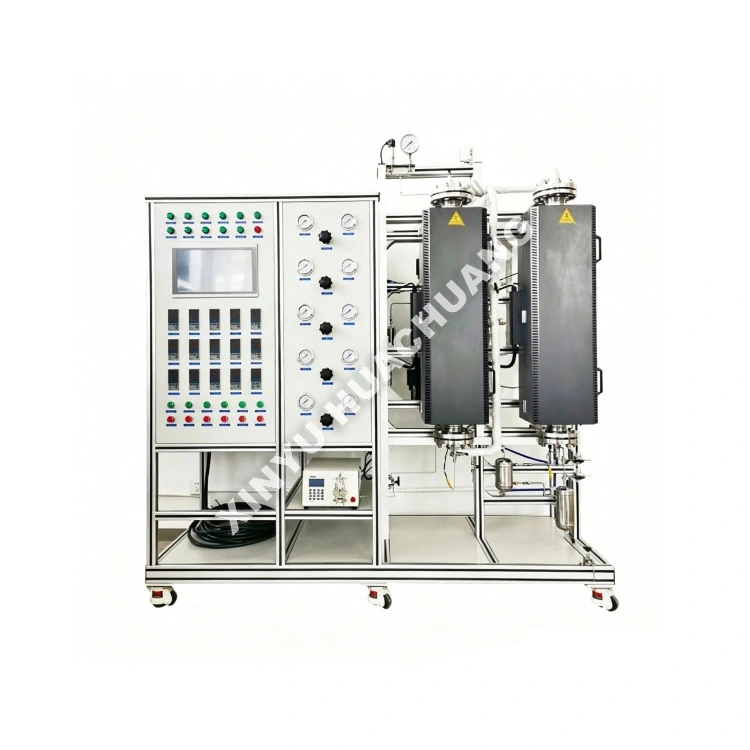

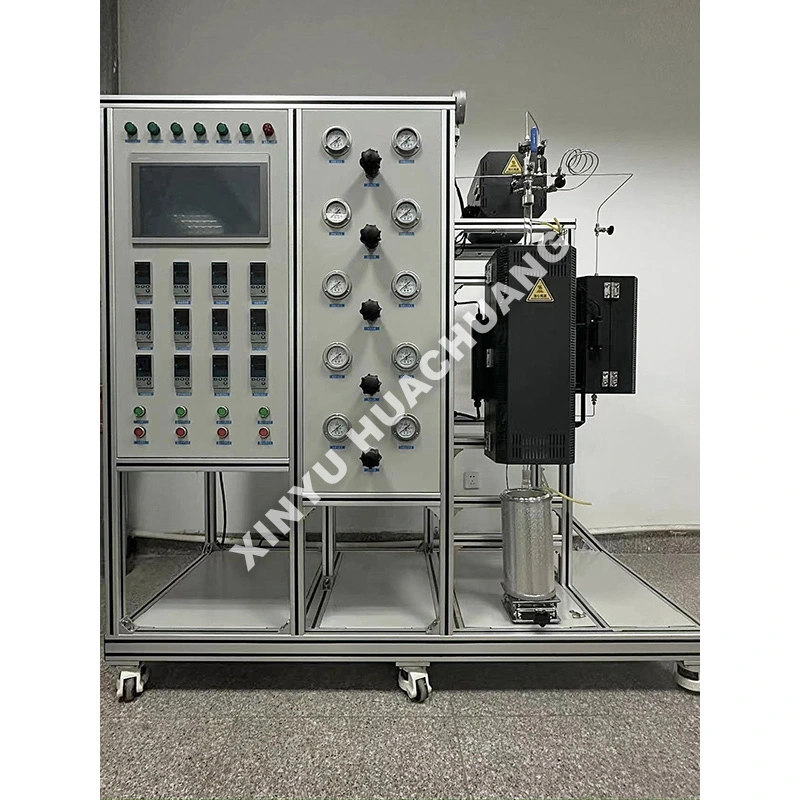

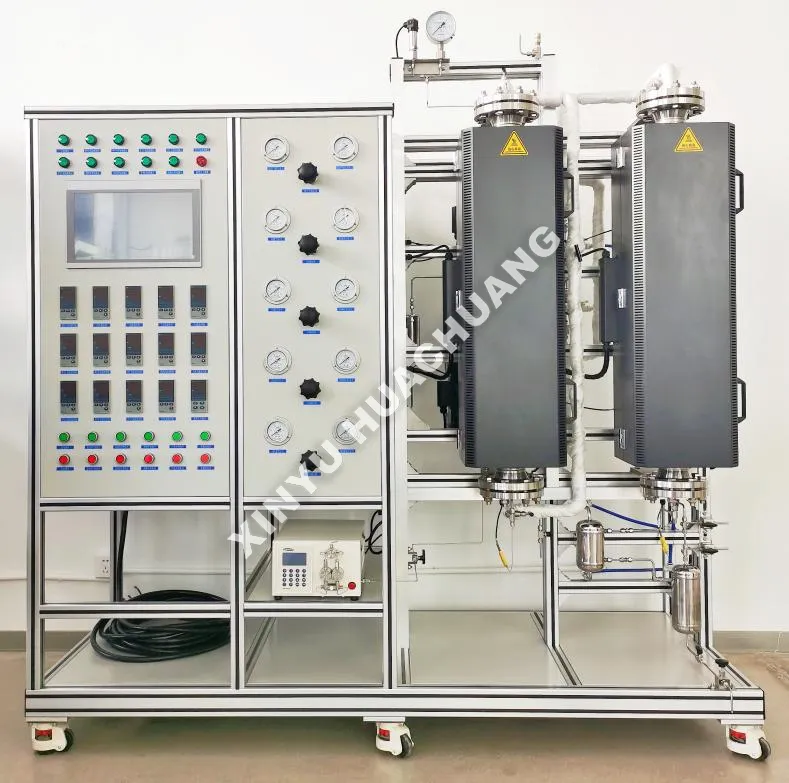

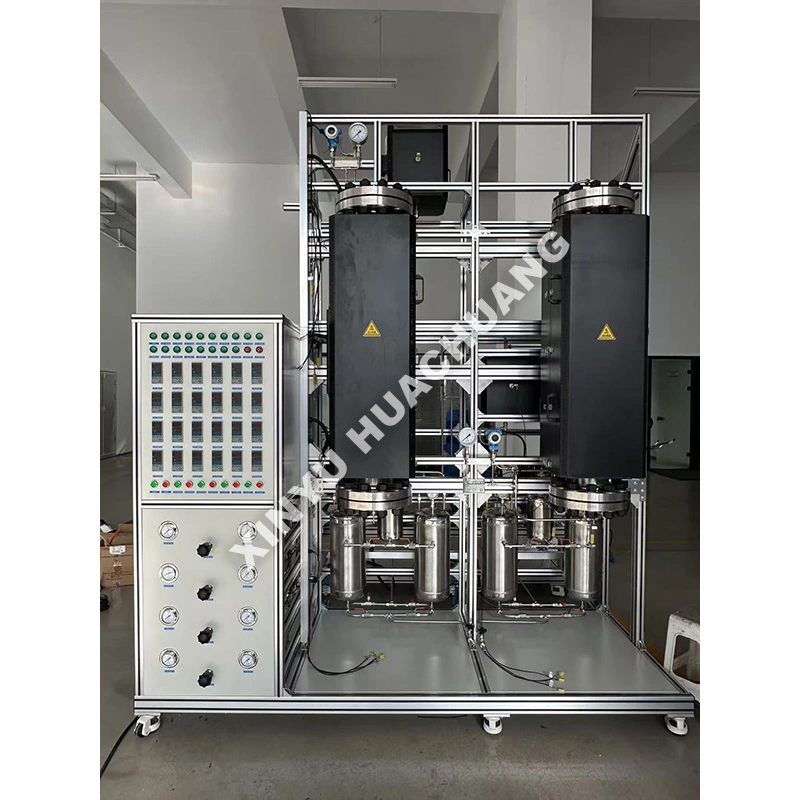

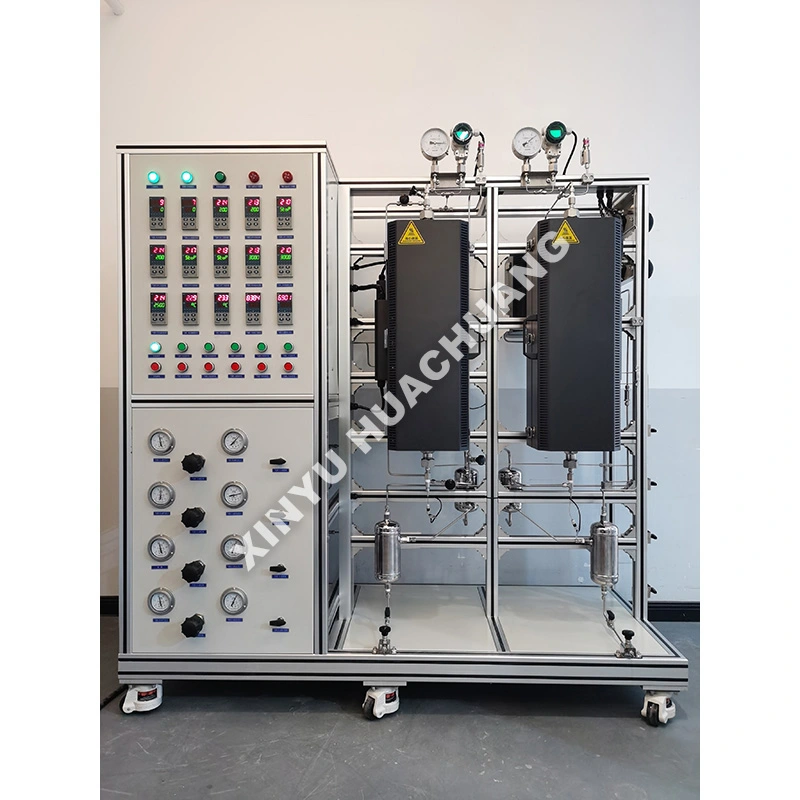

Jednostka doświadczalna reformingu metanu XINYU HUACHUANG to wysoce zautomatyzowany system reaktorów laboratoryjnych zaprojektowany z myślą o precyzyjnym wytwarzaniu gazu syntezowego i badaniach kinetycznych. Zaprojektowany do symulacji procesów przemysłowego reformingu parowego metanu (SMR) i reformingu na sucho (DRM), dokładnie kontroluje temperaturę, ciśnienie i stosunek gazu do węgla. Wyposażone w inteligentną automatyzację PLC i wielopoziomowe blokady bezpieczeństwa, urządzenie to idealnie nadaje się do przesiewania katalizatorów, optymalizacji procesów i badań nad produkcją wodoru w obszarach energii i petrochemii.

Zasada działania

Jednostka doświadczalna reformingu metanu działa w oparciu o w pełni zautomatyzowaną sekwencję: reakcje reformingu endotermicznego symulowane są w podwyższonych temperaturach, przy czym metan jest precyzyjnie dozowany przez regulatory przepływu masowego, a następnie mieszany z parą wodną (poprzez podgrzewaną barbotkę) lub dwutlenkiem węgla. Po wstępnym podgrzaniu wsad gazowy trafia do reaktora ze złożem nieruchomym, w którym znajduje się katalizator na bazie niklu lub metalu szlachetnego, gdzie w wyniku reformingu metan zostaje przekształcony w wodór i tlenek węgla. Przez cały proces jednostka utrzymuje wymagany profil wysokiej temperatury za pomocą zaawansowanego systemu kontroli temperatury, podczas gdy moduł analizy gazu online w sposób ciągły śledzi skład produktu, umożliwiając obliczanie w czasie rzeczywistym konwersji metanu i wynikającego z tego stosunku H₂/CO.

Kluczowe zalety

● Precyzja w wysokich temperaturach: Zaawansowane wielostrefowe ogrzewanie PID zapewnia równomierny rozkład temperatury do 900 ℃, co jest krytyczne dla reakcji reformingu endotermicznego.

● Wszechstronna symulacja procesu: obsługuje reforming metanu parowego (SMR), reforming suchy (DRM) i reforming autotermiczny (ATR) poprzez proste dostosowanie składu gazu zasilającego.

● Dokładna kontrola pary: Zintegrowany podgrzewany barbotaż i system odparowywacza zapewniają precyzyjny i stabilny stosunek wody do węgla (S/C) bez kondensacji w przewodach zasilających.

● Inteligentna automatyzacja: zintegrowane sterowanie PLC-PC umożliwia automatyczne rejestrowanie danych, generowanie krzywych historycznych i długoterminową pracę bez nadzoru.

● Solidna i bezpieczna konstrukcja: reaktory są zbudowane z wysokotemperaturowych, odpornych na korozję stopów (np. SS316L, Inconel) i są wyposażone w wielopoziomowe blokady zabezpieczające chroniące przed przegrzaniem, nadmiernym ciśnieniem i zerwaniem płomienia.

Dane techniczne

Obszary zastosowań

● Produkcja wodoru: Badania i rozwój w zakresie parowego reformingu metanu (SMR) na potrzeby ogniw paliwowych i wodoru rafineryjnego.

● Wychwytywanie i utylizacja dwutlenku węgla: Reforming metanu na sucho (DRM) w celu przekształcenia CH4 i CO2 w cenny gaz syntezowy.

● Przesiewanie katalizatorów: Testowanie katalizatorów na bazie niklu, metali szlachetnych (Ru, Rh, Pt) i katalizatorów perowskitowych pod kątem reakcji reformingu.

● Optymalizacja procesu: Badanie wpływu temperatury, ciśnienia i współczynników S/C na konwersję metanu i odporność na koksowanie.

● Badania akademickie: Podstawowe badania kinetyczne i mechanizmy dezaktywacji katalizatora.

Środki ostrożności dotyczące użytkowania

● Ogrzewanie linii parowej: Zawsze upewnij się, że system wytwarzania pary i wszystkie rurociągi za nim są odpowiednio podgrzewane i izolowane, aby zapobiec kondensacji wody, która może uszkodzić katalizator.

● Oczyszczanie obojętne: Zawsze przepłucz reaktor gazem obojętnym (N2 lub Ar) przed ogrzewaniem i przed wprowadzeniem pary lub gazów reaktywnych, aby zapobiec utlenianiu lub mieszaninom wybuchowym.

● Sekwencja chłodzenia: Po eksperymencie najpierw zatrzymaj dopływ cieczy, a następnie kontynuuj przepływ gazu obojętnego, jednocześnie chłodząc reaktor do temperatury pokojowej przed wyłączeniem.

● Bezpieczeństwo gazu: metan i wodór są wysoce łatwopalne. Upewnij się, że wszystkie połączenia zostały sprawdzone pod kątem szczelności, a system działa w dobrze wentylowanym pomieszczeniu z detektorami gazu.

Przewodnik konserwacji

● Codziennie: Sprawdź ciśnienie w butlach z gazem, sprawdź odczyty MFC i sprawdź poziom wody w bełkotce. Upewnij się, że spaliny są prawidłowo odprowadzane i oczyszczane.

● Co tydzień/co miesiąc: Wyczyść lub wymień filtry gazu i pochłaniacze wilgoci. Sprawdź uszczelki reaktora, zawory i przewody rurowe pod kątem oznak korozji lub wycieków.

● Co kwartał: Kalibracja regulatorów przepływu masowego i czujników temperatury, aby zachować dokładność testów. Sprawdź połączenia elektryczne w szafie PLC pod kątem szczelności.

● Obchodzenie się z katalizatorem: Ostrożnie ładuj i rozładowuj katalizatory, aby uniknąć zmiażdżenia. Regularnie monitoruj spadek ciśnienia; nagły wzrost wskazuje na koksowanie lub zablokowanie złoża, wymagające regeneracji lub wymiany.

Serwis i wsparcie posprzedażowe

W XINYU HUACHUANG dokładamy wszelkich starań, aby zapewnić kompleksowe i niezawodne wsparcie posprzedażowe, aby zapewnić ciągłą i wydajną pracę Twojego sprzętu. Nasz oddany zespół serwisowy jest zawsze gotowy do pomocy.

Kompleksowy zakres gwarancji

Z dumą oferujemy dwuletnią gwarancję na nasz sprzęt. W tym okresie świadczymy bezpłatne usługi konserwacji i naprawy wszelkich problemów jakościowych, z wyłączeniem tych spowodowanych niewłaściwą obsługą, nieautoryzowanymi modyfikacjami lub działaniem siły wyższej. W przypadku sprzętu wykraczającego poza dwuletni okres gwarancji nadal oferujemy usługi konserwacji przez całe życie, pobierając jedynie koszty części zamiennych i robocizny.

Mechanizm szybkiego reagowania

Oferujemy profesjonalną pomoc telefoniczną w zakresie inżynierii 7×24 godziny. Po otrzymaniu powiadomienia o usterce nasz zespół techniczny odpowie w ciągu 24 godzin i zapewni realne rozwiązanie. Jeśli wymagana jest obsługa na miejscu, nasi profesjonalni inżynierowie przybędą do Twojego zakładu w ciągu tygodnia. W szczególnych okolicznościach, gdy naprawa sprzętu nie będzie możliwa, bezwarunkowo wymienimy go na nowe urządzenie lub dostarczymy urządzenie zastępcze w ciągu dwuletniego okresu gwarancyjnego lub podejmiemy niezbędne działania w celu przywrócenia normalnego działania.

Często zadawane pytania (FAQ)

P1: W jaki sposób ta jednostka eksperymentalna do reformowania metanu zapobiega koksowaniu i dezaktywacji katalizatora podczas testów długoterminowych?

Odp.: Koksowanie stanowi kluczowe wyzwanie w procesie reformingu metanu. Nasze urządzenie jest wyposażone w precyzyjnie regulowany system kontroli stosunku pary do węgla (S/C), zapewniający optymalną stechiometrię w celu ograniczenia osadzania się węgla. Dodatkowo oferujemy opcjonalny moduł reformera wstępnego, który przetwarza wyższe węglowodory przed głównym reaktorem rurowym, pracując w niższych temperaturach, aby zagwarantować stabilne i łagodne warunki, znacznie wydłużając w ten sposób żywotność katalizatora podczas przebiegów doświadczalnych.

P2: Czy to urządzenie można dostosować zarówno do reformingu parowego metanu (SMR), jak i suchego reformingu metanu (DRM)?

Odp.: Tak, urządzenie jest bardzo wszechstronne. Jest wyposażony w niezależne, precyzyjne regulatory przepływu masowego (MFC) zarówno dla dopływu H₂O (przez parownik), jak i CO₂. Umożliwia to badaczom płynne przełączanie między procesami SMR i DRM, a nawet testowanie bi-reformingu w celu oceny wydajności katalizatora i jakości gazu syntezowego (stosunek H₂/CO) w różnych środowiskach dwutlenku węgla i pary.

P3: W jaki sposób system utrzymuje dokładne profile temperatur, biorąc pod uwagę wysoce endotermiczny charakter reakcji reformingu?

Odp.: Reakcja reformingu wymaga znacznego nakładu energii (700–1000°C). Nasza jednostka eksperymentalna do reformowania metanu wykorzystuje wielostrefowy, programowalny elektryczny piec grzewczy z zaawansowaną adaptacyjną regulacją PID. Wzdłuż rury reaktora rozmieszczono strategicznie wiele termopar, które umożliwiają monitorowanie profilu temperatury w czasie rzeczywistym. Przemysłowy sterownik PLC dynamicznie dostosowuje moc grzewczą, aby skompensować endotermiczny radiator, zapewniając bardzo dokładne dane kinetyczne.

P4: W jaki sposób gaz produktowy o wysokiej temperaturze jest bezpiecznie chłodzony i analizowany bez utraty krytycznych danych?

Odp.: Urządzenie zawiera specjalistyczny, wielostopniowy system kondycjonowania gazu. Wyciek o wysokiej temperaturze najpierw przechodzi przez chłodnicę szybkiego schładzania, aby natychmiast zatrzymać wszelkie reakcje wtórne. Następnie przechodzi przez wysoce wydajny skraplacz i separator gaz-ciecz w celu usunięcia nieprzereagowanej pary i wody. Wysuszony gaz syntezowy jest następnie kierowany do działającego w trybie online chromatografu gazowego (GC) w celu dokładnej analizy w czasie rzeczywistym konwersji CH₄, wydajności CO, CO₂ i H₂.

P5: Jakie mechanizmy bezpieczeństwa zastosowano w przypadku postępowania z wodorem i tlenkiem węgla w wysokiej temperaturze podczas awarii eksperymentów?

Odp.: Bezpieczeństwo jest najważniejsze podczas obchodzenia się z gazem syntezowym. Jednostka Eksperymentalna Reformacji Metanu posiada kompleksową matrycę bezpieczeństwa. W przypadku awarii przetwornika przepływu metanu lub wykrycia niekontrolowanej temperatury, sterownik PLC natychmiast uruchamia wyłączenie awaryjne (ESD). Automatycznie odcina dopływ węglowodorów, otwiera zawory przedmuchujące azot w celu zobojętnienia reaktora i aktywuje odpowietrzanie reaktora, aby zapobiec gromadzeniu się gazów wybuchowych, chroniąc zarówno operatora, jak i sprzęt.
