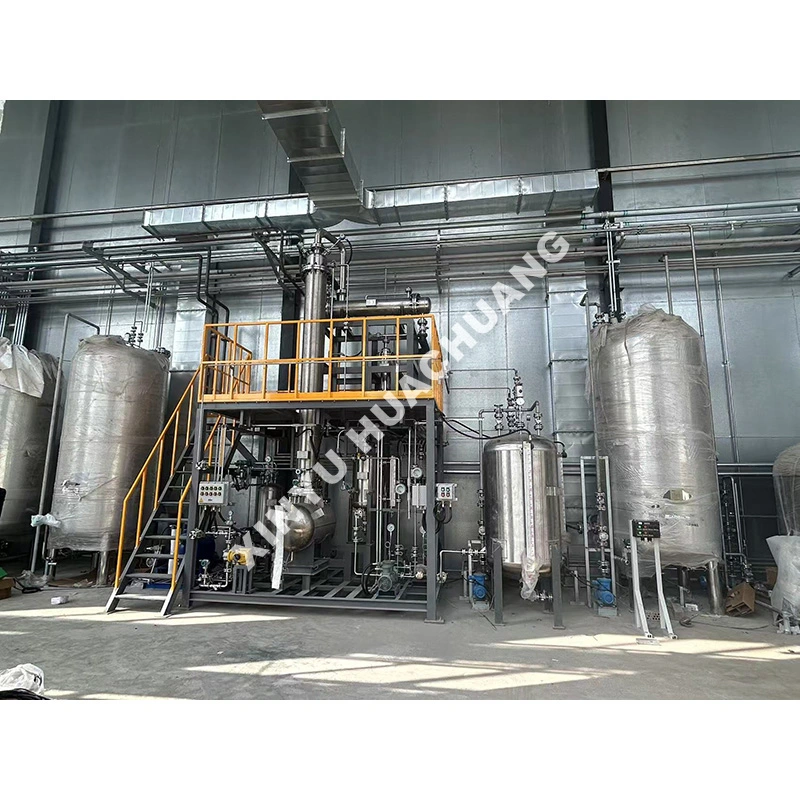

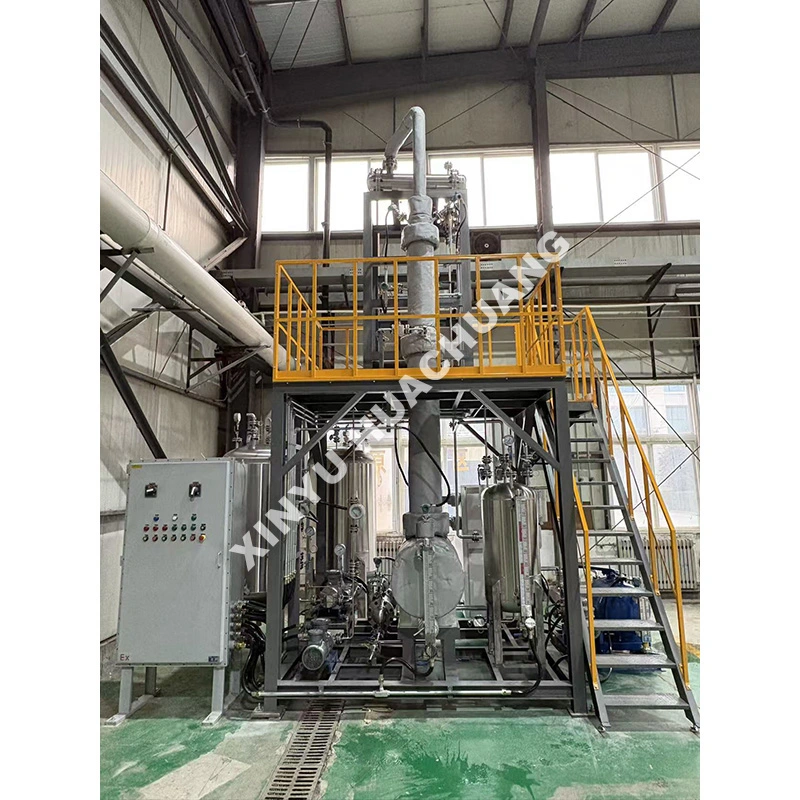

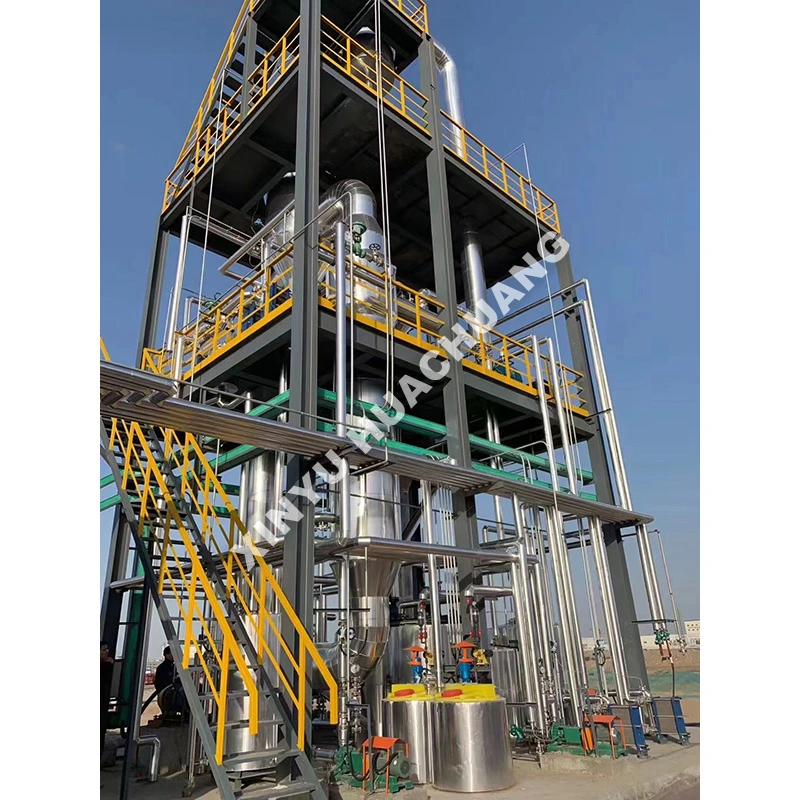

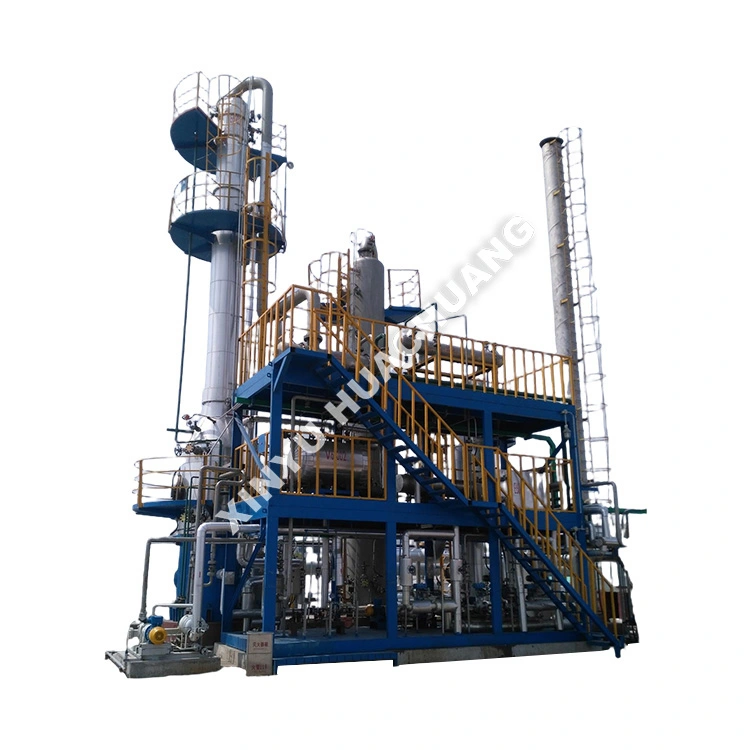

Instalacja destylacji metanolu

Jednostka destylacji metanolu XINYU HUACHUANG to wysoce wydajny, ciągły system separacji zaprojektowany specjalnie do przemysłowego oczyszczania surowego metanolu i odzyskiwania mieszanin metanol-woda. Zaprojektowane z myślą o maksymalizacji efektywności energetycznej i przepustowości produktu, urządzenie to wykorzystuje zaawansowane konfiguracje wielokolumnowe i technologie integracji ciepła w celu oddzielania złożonych mieszanin z wyjątkową precyzją. Wyposażona w inteligentną automatyzację PLC, automatyczną kontrolę współczynnika refluksu i wielopoziomowe blokady bezpieczeństwa, jednostka destylacji metanolu zapewnia stabilną, długoterminową pracę bez nadzoru, dostarczając metanol o bardzo wysokiej czystości (≥99,9%) do produkcji komercyjnej i optymalizacji procesu.

Co to jest jednostka destylacji metanolu?

Jednostka destylacji metanolu to wyspecjalizowane urządzenie do separacji chemicznej przeznaczone do uszlachetniania surowego metanolu lub odzyskiwania metanolu ze strumieni odpadów wodnych w produkty przemysłowe lub elektroniczne o wysokiej czystości. Działa na zasadzie ciągłego podawania mieszaniny do wielostopniowego układu frakcjonowania, w którym metanol (temperatura wrzenia ~64,7°C) jest oddzielany od wody i cięższych zanieczyszczeń w oparciu o różnice temperatur wrzenia. Jednostka zazwyczaj składa się z kolumny wstępnej do usuwania frakcji lekkiej, kolumny wysokociśnieniowej do integracji ciepła i kolumny atmosferycznej do końcowego oczyszczania. Sprzęt ten jest szeroko stosowany w zakładach przetwarzania węgla na metanol, zakładach petrochemicznych i centrach odzyskiwania rozpuszczalników, zapewniając wiarygodne wskaźniki wydajności i czystości do zastosowań przemysłowych na dużą skalę.

Co go wyróżnia?

● Zaawansowana integracja ciepła: wykorzystuje technologie destylacji wieloefektowej i mechanicznej rekompresji pary (MVR) w celu odzyskiwania ciepła utajonego z oparów górnych, zmniejszając zużycie pary nawet o 50% w porównaniu z tradycyjnymi systemami jednokolumnowymi.

● Ultrawysoka czystość wyjściowa: Zoptymalizowane elementy wewnętrzne kolumny i precyzyjna kontrola refluksu skutecznie oddzielają zanieczyszczenia wodą i etanolem, osiągając czystość metanolu ≥99,9% przy zawartości wilgoci poniżej 100 ppm.

● Inteligentna automatyka PLC: scentralizowany system sterowania umożliwia długoterminową pracę bez nadzoru, automatyczną regulację współczynnika refluksu i rejestrowanie danych w czasie rzeczywistym dotyczących temperatury, ciśnienia i natężenia przepływu.

● Solidna i bezpieczna konstrukcja: Zbudowana z najwyższej jakości metalurgii (np. SS304/316L) i wielopoziomowych blokad bezpieczeństwa (zabezpieczenie przed przegrzaniem, nadmiernym ciśnieniem i suchym nagrzaniem), aby zapewnić bezpieczną pracę w niebezpiecznych środowiskach.

● Energooszczędna konstrukcja: Zoptymalizowane reboilery, wysokowydajne skraplacze i wymienniki ciepła maksymalizują sprawność cieplną, znacznie zmniejszając ogólne koszty operacyjne i ślad węglowy.

Dane techniczne

Plan wyboru

● Określ surowiec i docelową czystość: Jasno określ, czy przetwarzasz surowy metanol, mieszaniny metanolu i wody, czy też odpadowe rozpuszczalniki. Określa to wymaganą liczbę kolumn, wysokość kolumn i konfiguracje wewnętrzne dla jednostki destylacji metanolu.

● Wymagania dotyczące efektywności energetycznej: oceń dostępne media (para wodna, prąd). W przypadku operacji na dużą skalę wybierz konfiguracje wieloefektowe lub MVR, aby zmaksymalizować odzysk ciepła i zminimalizować koszty operacyjne.

● Wydajność i przepustowość: Określ wymaganą wielkość ciągłego przetwarzania (np. tony/godzinę). Upewnić się, że średnica kolumny i pojemność reboilera są odpowiednio dobrane, aby wytrzymać prędkość pary bez zalania.

● Profil zanieczyszczeń: Jeśli Twój surowiec zawiera znaczną ilość etanolu lub wyższych alkoholi, wybierz konfigurację z dedykowaną sekcją bocznego odciągu lub destylacji ekstrakcyjnej, aby uzyskać bardzo niską zawartość etanolu w produkcie końcowym.

● Kompatybilność materiałowa: Standard SS304 jest odpowiedni do większości zastosowań metanolu. Jednakże w przypadku przetwarzania kwaśnych lub silnie korozyjnych strumieni odpadów należy zastosować okładzinę SS316L lub specjalistyczną okładzinę.

Proces kontroli jakości

● Weryfikacja materiału: Dokładna kontrola przychodzącej stali nierdzewnej, zaworów i zbiorników ciśnieniowych, aby upewnić się, że spełniają one określone normy metalurgiczne i tolerancje bezpieczeństwa pod wysokim ciśnieniem.

● Obróbka precyzyjna: obróbka CNC płaszczy kolumn, reboilerów i rurociągów w celu zagwarantowania doskonałych powierzchni uszczelniających i integralności strukturalnej pod ciśnieniem roboczym.

● Test hydrostatyczny i test szczelności: Każdy zbiornik ciśnieniowy i rurociąg poddawany jest rygorystycznym testom hydrostatycznym i wykrywaniu wycieków helu w celu sprawdzenia bezpieczeństwa konstrukcji i całkowitej szczelności.

● Kalibracja systemu: Kompleksowa kalibracja systemu sterowania PLC, czujników temperatury/ciśnienia, kontrolerów przepływu masowego i regulatorów współczynnika refluksu w celu zapewnienia dokładnego wyświetlania danych i niezawodnej kontroli.

● Końcowy przebieg funkcjonalny: Pełny test pracy na sucho i próba wody w celu sprawdzenia płynnego działania, równomiernego rozkładu ciepła, prawidłowego funkcjonowania blokad bezpieczeństwa i logiki automatycznego sterowania przed pakowaniem.

Serwis i wsparcie posprzedażowe

W XINYU HUACHUANG dokładamy wszelkich starań, aby zapewnić kompleksowe i niezawodne wsparcie posprzedażowe, aby zapewnić ciągłą i wydajną pracę Twojego sprzętu. Nasz oddany zespół serwisowy jest zawsze gotowy do pomocy.

Kompleksowy zakres gwarancji

Z dumą oferujemy dwuletnią gwarancję na nasz sprzęt. W tym okresie świadczymy bezpłatne usługi konserwacji i naprawy wszelkich problemów jakościowych, z wyłączeniem tych spowodowanych niewłaściwą obsługą, nieautoryzowanymi modyfikacjami lub działaniem siły wyższej. W przypadku sprzętu wykraczającego poza dwuletni okres gwarancji nadal oferujemy usługi konserwacji przez całe życie, pobierając jedynie koszty części zamiennych i robocizny.

Mechanizm szybkiego reagowania

Oferujemy profesjonalną pomoc telefoniczną w zakresie inżynierii 7×24 godziny. Po otrzymaniu powiadomienia o usterce nasz zespół techniczny odpowie w ciągu 24 godzin i zapewni realne rozwiązanie. Jeśli wymagana jest obsługa na miejscu, nasi profesjonalni inżynierowie przybędą do Twojego zakładu w ciągu tygodnia. W szczególnych okolicznościach, gdy naprawa sprzętu nie będzie możliwa, bezwarunkowo wymienimy go na nowe urządzenie lub dostarczymy urządzenie zastępcze w ciągu dwuletniego okresu gwarancyjnego lub podejmiemy niezbędne działania w celu przywrócenia normalnego działania.

Często zadawane pytania (FAQ)

P1: Jaki jest cel konstrukcji z trzema kolumnami (kolumna przedkolumnowa, kolumna wysokociśnieniowa, kolumna atmosferyczna)?

Odp.: Każda kolumna pełni odrębną rolę. Przedkolumna usuwa lekkie zanieczyszczenia (takie jak eter dimetylowy i mrówczan metylu) z surowego surowca. Kolumna wysokociśnieniowa pełni funkcję głównego rozdziału metanolu i wody, umożliwiając jednocześnie integrację ciepła z kolumną atmosferyczną w celu zmniejszenia zużycia energii. Kolumna atmosferyczna zapewnia końcowy etap oczyszczania, w wyniku którego powstaje metanol o wysokiej czystości, spełniający specyfikacje przemysłowe lub elektroniczne.

P2: W jaki sposób integracja ciepła pomiędzy kolumnami zmniejsza koszty operacyjne?

Odp.: Kolumna wysokociśnieniowa pracuje pod podwyższonym ciśnieniem, co podnosi górną temperaturę skraplania. To ciepło odpadowe jest następnie wykorzystywane jako źródło ciepła dla reboilera kolumny atmosferycznej. To sprzęgło termiczne może zmniejszyć całkowite zużycie pary o 30–40% w porównaniu z konstrukcją jednokolumnową, znacznie obniżając koszty mediów.

P3: Jakie poziomy czystości metanolu może osiągnąć to urządzenie?

Odp.: Wielostopniowy system frakcjonowania wytwarza metanol spełniający standardy przemysłowe klasy AA (czystość ≥99,9%) i można go skonfigurować pod kątem specyfikacji klasy elektronicznej z dodatkowymi etapami oczyszczania. Urządzenie skutecznie oddziela metanol od wody, etanolu, wyższych alkoholi i śladowych zanieczyszczeń.

P4: Z jakimi rodzajami surowego metanolu może obsłużyć to urządzenie?

Odp.: Obsługuje surowy metanol z syntezy węgla na metanol, reformingu gazu ziemnego i procesów zgazowania biomasy. Odzyskuje także metanol ze strumieni odpadów wodnych w zakładach petrochemicznych i centrach odzyskiwania rozpuszczalników, co czyni go wszechstronnym w przypadku różnych ścieżek produkcyjnych.

P5: W jaki sposób urządzenie zapewnia stałą jakość produktu podczas ciągłej pracy?

Odp.: Instrumenty analityczne online, takie jak GC, zapewniają monitorowanie czystości strumienia produktu w czasie rzeczywistym. Zautomatyzowane systemy regulacji punktu odcięcia reagują na wszelkie odchylenia składu, kierując materiał niezgodny ze specyfikacją z powrotem do surowca, jednocześnie zbierając jako produkt wyłącznie metanol zgodny ze specyfikacją.
