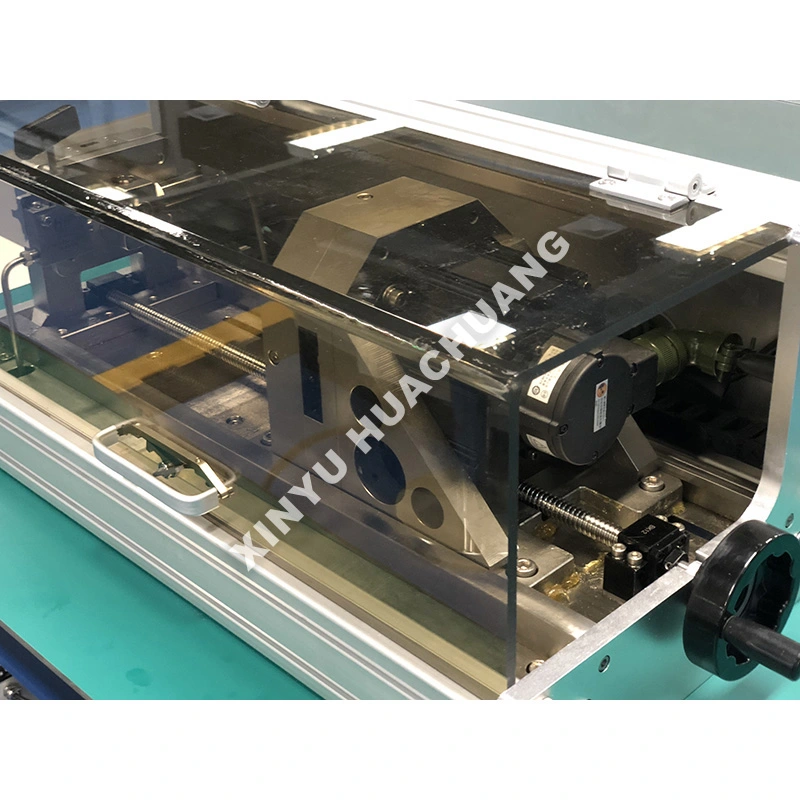

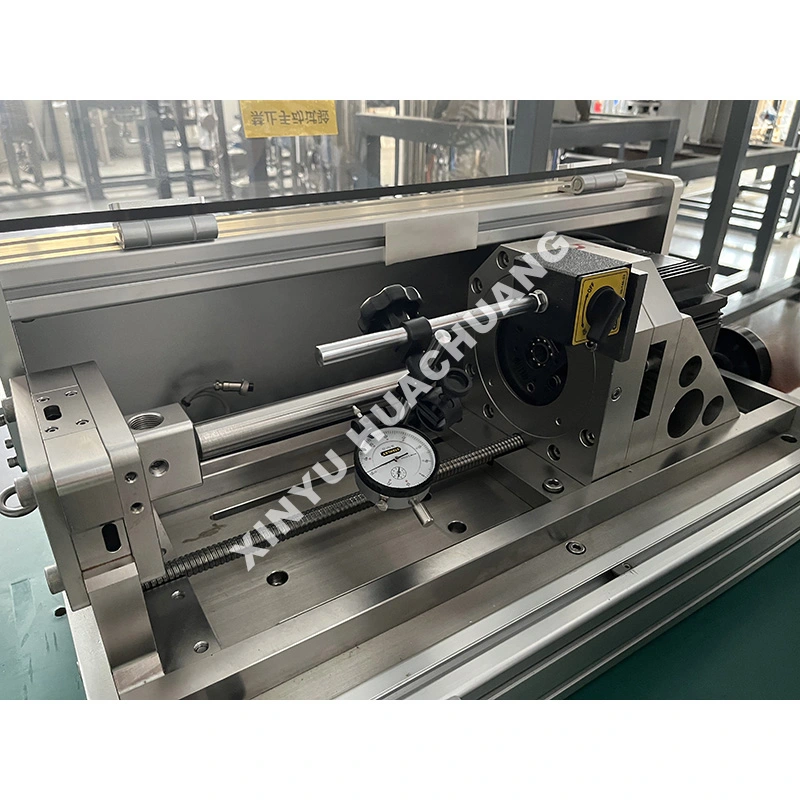

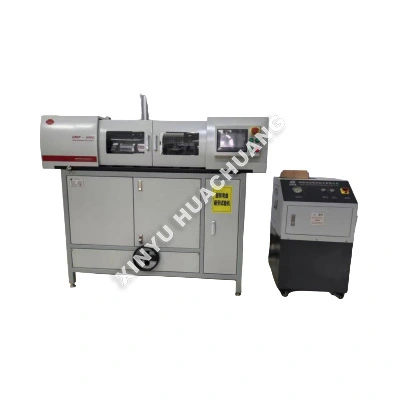

Maszyna do badania zmęczenia zginania złączek rurowych

Maszyna do badania zmęczenia zginania złączek rurowych XINYU HUACHUANG to wysoce wyspecjalizowane urządzenie badawcze klasy przemysłowej, zaprojektowane specjalnie w celu oceny integralności strukturalnej i trwałości zmęczeniowej elementów rurociągu pod powtarzającymi się obciążeniami zginającymi. Zaprojektowana do symulacji rzeczywistych naprężeń dynamicznych, ta maszyna do badania zmęczenia elementów rurociągu precyzyjnie wykorzystuje cykliczne momenty zginające w celu oceny inicjacji i propagacji pęknięć. Wyposażony w inteligentną automatyzację PLC/PC i wielopoziomowe blokady bezpieczeństwa, zapewnia bezpieczną, długoterminową pracę bez nadzoru, dostarczając jednocześnie wysoce powtarzalne dane krzywej S-N na potrzeby badań i rozwoju, kontroli jakości i certyfikacji branżowej.

Zasada działania

Maszyna do badania zmęczenia zginania złączek rurowych działa poprzez bezpieczne mocowanie próbki rury lub złączki i przykładanie kontrolowanego, powtarzalnego momentu zginającego za pomocą precyzyjnych siłowników serwohydraulicznych lub serwoelektrycznych. Maszynę można skonfigurować do gięcia w jednej płaszczyźnie, gięcia obrotowego lub złożonego obciążenia wieloosiowego w celu symulacji rzeczywistych naprężeń eksploatacyjnych rurociągu. Przez cały czas trwania testu system stale monitoruje i rejestruje parametry, takie jak kąt zgięcia, przyłożony moment, liczba cykli i odkształcenie. Test kończy się automatycznie, gdy próbka pęknie lub osiągnie określony próg wycieku, co zapewnia dokładne dane dotyczące trwałości zmęczeniowej.

Gdzie to świeci?

● Precyzyjne ładowanie cykliczne: Zawiera wysokiej jakości serwonapędy i ogniwa obciążnikowe, aby zapewnić dokładne i stabilne stosowanie złożonych przebiegów zginania (sinus, trójkąt, blok) przy minimalnym poziomie hałasu.

● Możliwość testowania w wielu osiach: Obsługuje testy zmęczeniowe w pojedynczej, dwupłaszczyznowej płaszczyźnie i przy zginaniu obrotowym, aby dokładnie symulować rzeczywiste naprężenia instalacyjne i operacyjne rurociągu.

● Inteligentne gromadzenie danych: Zintegrowane oprogramowanie komputerowe automatycznie rejestruje krzywe w czasie rzeczywistym (moment-kąt, cykl-awaria), oblicza trwałość zmęczeniową i generuje kompleksowe raporty z testów.

● Solidna i bezpieczna konstrukcja: Zbudowana z wytrzymałej, odlewanej ramy i wielopoziomowych blokad bezpieczeństwa (zabezpieczenie przed przeciążeniem, zatrzymanie awaryjne, zabezpieczenie przed pęknięciami, wykrywanie wycieków), aby zapewnić bezpieczeństwo operatora i trwałość sprzętu.

● Konfigurowalne mocowania: oferuje szeroką gamę specjalistycznych uchwytów zaciskowych i złączy końcowych do bezpiecznego mocowania rur o różnych średnicach, grubościach ścianek i geometrii złączy.

Dane techniczne

Gdzie to ma zastosowanie?

● Przemysł naftowy i gazowniczy: Ocena zmęczenia rur wiertniczych, osłon, rurek i złączek rurociągów poddawanych ekstremalnemu cyklicznemu zginaniu.

● Petrochemia i energetyka: Testowanie rur wymienników ciepła, rur kotłów i linii parowych pod wysokim ciśnieniem.

● Motoryzacja i lotnictwo: Ocena trwałości układów wydechowych, przewodów paliwowych i przewodów hydraulicznych pod wpływem wibracji i zginania.

● Budownictwo i infrastruktura: Ocena trwałości zmęczeniowej stalowych rur konstrukcyjnych, rusztowań i elementów mostów.

● Wyroby medyczne: Testowanie elastyczności i wytrzymałości zmęczeniowej cewników, prowadników i stentów.

Środki ostrożności dotyczące użytkowania

● Prawidłowe wyrównanie próbki: Zawsze upewnij się, że próbka jest idealnie wyrównana w uchwytach, aby zapobiec niezamierzonym obciążeniom osiowym lub mimośrodowemu zginaniu, które może zniekształcić wyniki zmęczenia.

● Weryfikacja siły zaciskania: Sprawdź, czy siła zaciskania jest wystarczająca, aby zapobiec poślizgowi próbki podczas badań wysokocyklowych, ale nie jest tak duża, aby spowodować przedwczesne zmiażdżenie w punktach uchwytu.

● Konfiguracja wykrywania nieszczelności: W przypadku pustych w środku elementów rurociągu przed rozpoczęciem testu należy zawsze podłączyć system monitorowania ciśnienia wewnętrznego i czujniki wykrywania nieszczelności.

● Stopniowe zwiększanie obciążenia: Wykorzystaj programowaną w oprogramowaniu funkcję zwiększania obciążenia, aby stopniowo zwiększać amplitudę zginania do poziomu docelowego, zapobiegając obciążeniom udarowym.

Przewodnik konserwacji

● Codziennie: Sprawdź wszystkie mocowania i uchwyty pod kątem zużycia, pęknięć lub odkształceń. Sprawdź poziom oleju hydraulicznego (jeśli dotyczy) i sprawdź, czy wszystkie blokady bezpieczeństwa działają prawidłowo.

● Co tydzień/co miesiąc: Nasmaruj wszystkie ruchome przeguby, szyny prowadzące i połączenia siłownika zgodnie ze specyfikacjami producenta. Oczyść obszar testowy i sprawdź połączenia elektryczne pod kątem luzów.

● Co kwartał: Przeprowadź kompleksową kalibrację systemu czujników wagowych, enkoderów kąta i przetworników ciśnienia, korzystając z certyfikowanych standardów referencyjnych. Sprawdź węże hydrauliczne i złączki pod kątem oznak zużycia lub wycieków.

● Po teście: Zawsze postępuj zgodnie z odpowiednią sekwencją wyłączania po pęknięciu próbki. Ostrożnie usuń uszkodzoną próbkę, wyczyść mocowania i sprawdź siłownik pod kątem uszkodzeń spowodowanych nagłym zwolnieniem obciążenia.

Serwis i wsparcie posprzedażowe

W XINYU HUACHUANG dokładamy wszelkich starań, aby zapewnić kompleksowe i niezawodne wsparcie posprzedażowe, aby zapewnić ciągłą i wydajną pracę Twojego sprzętu. Nasz oddany zespół serwisowy jest zawsze gotowy do pomocy.

Kompleksowy zakres gwarancji

Z dumą oferujemy dwuletnią gwarancję na nasz sprzęt. W tym okresie świadczymy bezpłatne usługi konserwacji i naprawy wszelkich problemów jakościowych, z wyłączeniem tych spowodowanych niewłaściwą obsługą, nieautoryzowanymi modyfikacjami lub działaniem siły wyższej. W przypadku sprzętu wykraczającego poza dwuletni okres gwarancji nadal oferujemy usługi konserwacji przez całe życie, pobierając jedynie koszty części zamiennych i robocizny.

Mechanizm szybkiego reagowania

Oferujemy profesjonalną pomoc telefoniczną w zakresie inżynierii 7×24 godziny. Po otrzymaniu powiadomienia o usterce nasz zespół techniczny odpowie w ciągu 24 godzin i zapewni realne rozwiązanie. Jeśli wymagana jest obsługa na miejscu, nasi profesjonalni inżynierowie przybędą do Twojego zakładu w ciągu tygodnia. W szczególnych okolicznościach, gdy naprawa sprzętu nie będzie możliwa, bezwarunkowo wymienimy go na nowe urządzenie lub dostarczymy urządzenie zastępcze w ciągu dwuletniego okresu gwarancyjnego lub podejmiemy niezbędne działania w celu przywrócenia normalnego działania.

Często zadawane pytania (FAQ)

P1: W jaki sposób maszyna symuluje rzeczywiste naprężenia operacyjne rurociągu?

Odp.: Maszyna bezpiecznie zaciska próbkę rury lub złączki i przykłada kontrolowane, powtarzalne momenty zginające za pomocą precyzyjnych siłowników serwohydraulicznych lub serwoelektrycznych. Można go skonfigurować do zginania w jednej płaszczyźnie, zginania obrotowego lub złożonego obciążenia wieloosiowego, aby odtworzyć rzeczywiste warunki naprężeń, jakich doświadczają rurociągi podczas eksploatacji – w tym osiadanie gruntu, rozszerzalność cieplna i zmęczenie wywołane wibracjami.

Pytanie 2: Jakie parametry system monitoruje podczas testu zmęczeniowego?

Odp.: System w sposób ciągły rejestruje w czasie rzeczywistym kąt zgięcia, przyłożony moment, liczbę cykli i dane dotyczące odkształcenia. Ten kompleksowy zestaw danych umożliwia inżynierom wykreślanie krzywych S-N (naprężenie w funkcji liczby cykli) i określenie dokładnej trwałości zmęczeniowej elementu rurociągu w określonych warunkach obciążenia.

P3: W jaki sposób maszyna określa, czy próbka uległa uszkodzeniu?

Odp.: Test kończy się automatycznie, gdy próbka pęknie lub osiągnie określony próg wycieku. W przypadku testów rur pod ciśnieniem system monitoruje ciśnienie wewnętrzne i wykrywa każdy spadek ciśnienia wskazujący na pęknięcie w ścianie, zapewniając, że pomiar trwałości zmęczeniowej odzwierciedla rzeczywistą awarię, a nie arbitralne limity cyklu.

P4: Czy maszyna może testować zarówno proste odcinki rur, jak i kształtki, takie jak kolanka i trójniki?

O: Tak. System mocowania i konfigurację siłownika można regulować, aby dopasować go do prostych odcinków rur, kolanek, trójników, kołnierzy i innych złączek rurociągów. Każdy typ próbki można przetestować w najbardziej krytycznym trybie zginania, aby zidentyfikować najsłabszy punkt w systemie rurowym.

P5: Dlaczego badanie zmęczenia zginającego jest niezbędne do kwalifikacji rurociągu?

Odp.: Rurociągi przesyłające ropę i gaz, przetwarzające chemikalia i wytwarzające energię podlegają cyklicznym obciążeniom zginającym wynikającym z ruchu gruntu, cykli termicznych i wibracji sprzętu. Testy zmęczenia zginającego dostarczają danych od cyklu do awarii potrzebnych do ustalenia częstotliwości przeglądów, sprawdzenia marginesów projektowych i zapewnienia zgodności z normami integralności rurociągów, takimi jak API 570 i ASME B31.3.
