Jednostka destylacji ciśnieniowej w niskiej temperaturze gazu

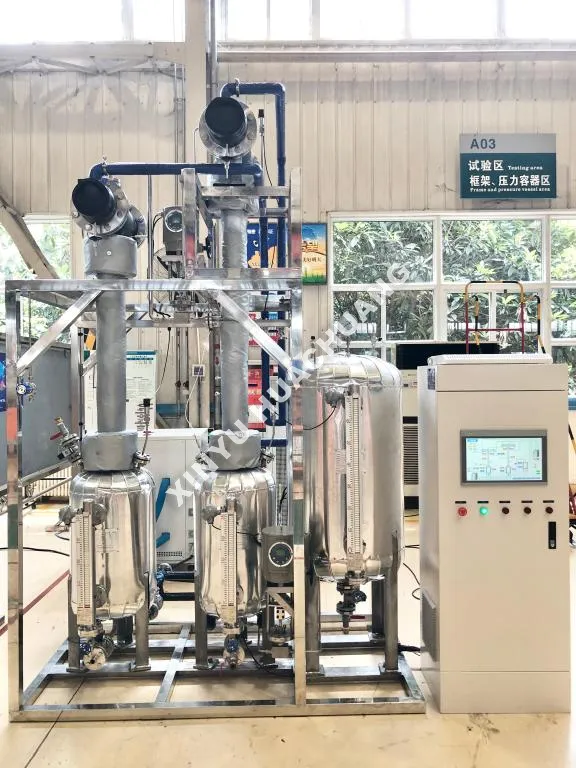

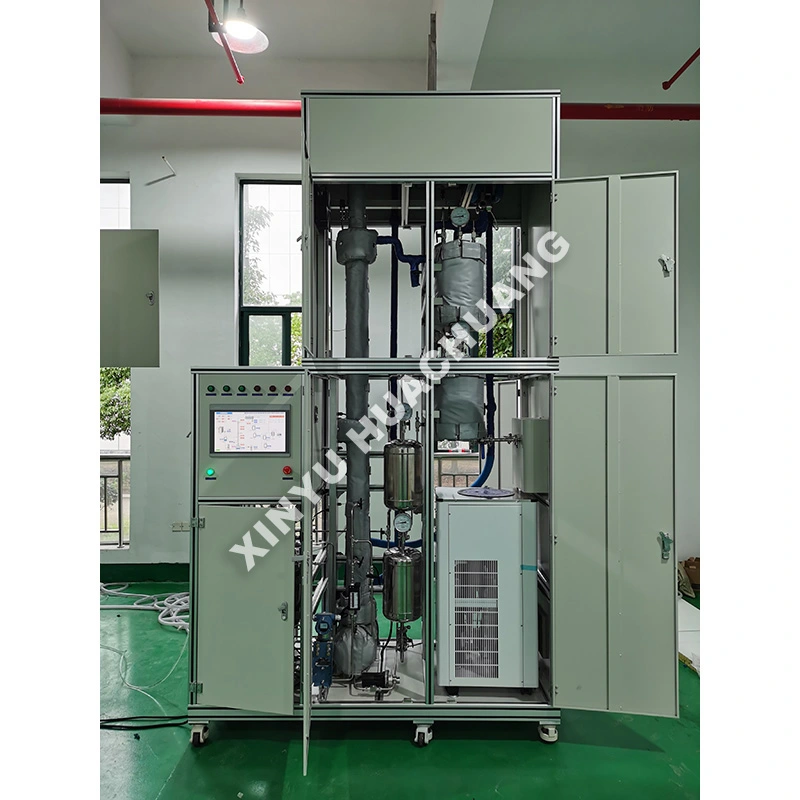

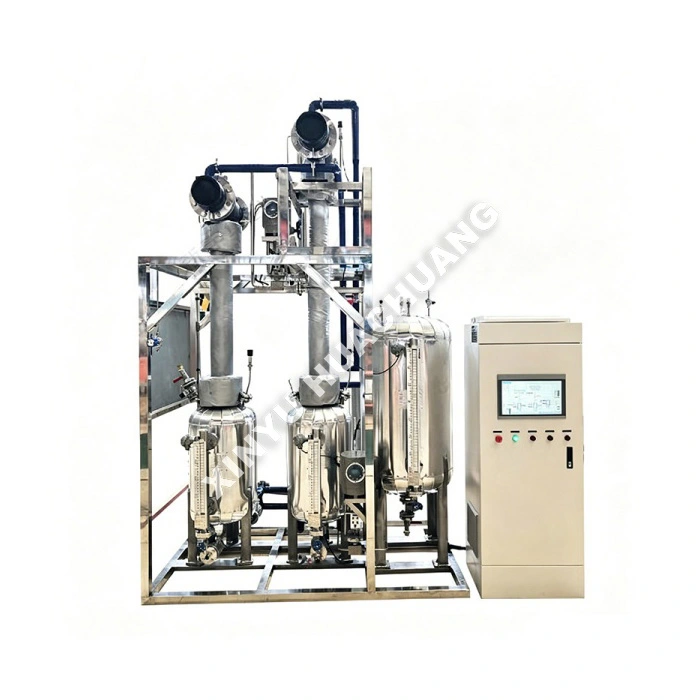

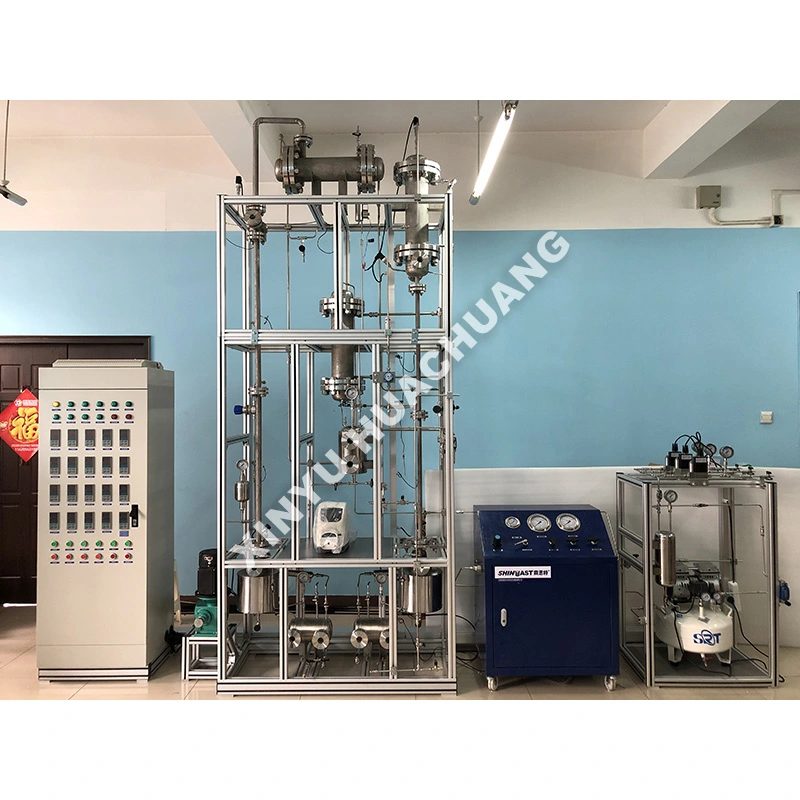

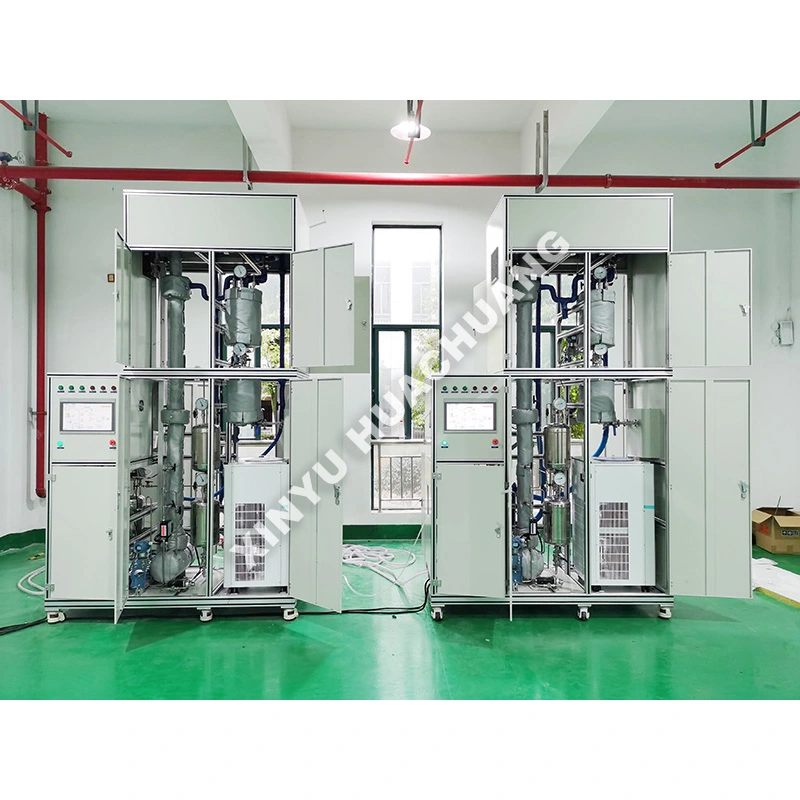

Jednostka do niskotemperaturowej destylacji ciśnieniowej gazu XINYU HUACHUANG to zaawansowany, kompleksowy system separacji zaprojektowany specjalnie z myślą o wysoce precyzyjnym oczyszczaniu złożonych mieszanin gazów. Zaprojektowany, aby wykorzystać różnice w temperaturach wrzenia i względnej lotności różnych składników, ta niskotemperaturowa jednostka destylacji ciśnieniowej gazu działa w warunkach niskiej temperatury i wysokiego ciśnienia, aby osiągnąć doskonały wielostopniowy transfer masy para-ciecz. Cały system zbudowany jest na solidnej płozie ze stali nierdzewnej, integrującej kolumnę destylacyjną, skraplacze, reboilery, agregaty chłodnicze, sprężarki i inteligentny system sterowania PLC. Ta kompaktowa, modułowa konstrukcja zapewnia łatwą instalację, bezproblemowe przenoszenie i niezawodne działanie w wymagających zastosowaniach przemysłowych i badawczych.

Zasada działania

Instalacja niskotemperaturowej destylacji ciśnieniowej gazu działa w oparciu o podstawowe zasady kriogenicznej destylacji frakcyjnej. Przed wprowadzeniem do kolumny destylacyjnej wieloskładnikowa mieszanina gazów jest sprężana i wstępnie schładzana. Wewnątrz kolumny środowisko o niskiej temperaturze i wysokim ciśnieniu ułatwia ciągły kontakt para-ciecz na wielu teoretycznych płytach lub warstwach wypełnienia. Składniki o wyższych temperaturach wrzenia skraplają się w ciecz i spływają w dół, podczas gdy lżejsze składniki o niższych temperaturach wrzenia odparowują i unoszą się do góry. Ten precyzyjny, wielostopniowy transfer masy skutecznie oddziela gaz docelowy od zanieczyszczeń. Zintegrowany obieg chłodniczy zapewnia niezbędną wydajność chłodzenia, podczas gdy reboiler dostarcza ciepło potrzebne do odparowania, a wszystko to jest płynnie koordynowane przez system sterowania PLC.

Jakie są charakterystyczne zalety?

● Modułowa konstrukcja montowana na płozach: Wszystkie podstawowe komponenty są zintegrowane na podstawie ze stali nierdzewnej, co zapewnia bardzo kompaktową powierzchnię, uproszczoną instalację na miejscu i elastyczność przy ogólnym przenoszeniu.

● Separacja o wysokiej precyzji: Działa w zoptymalizowanych warunkach niskiej temperatury i wysokiego ciśnienia, aby zmaksymalizować względną lotność, zapewniając odzysk gazów docelowych o wysokiej czystości.

● Inteligentna automatyka PLC: posiada w pełni zautomatyzowany system sterowania, który precyzyjnie reguluje temperaturę, ciśnienie i natężenie przepływu, znacznie ograniczając konieczność ręcznej interwencji i zapewniając stabilną, długoterminową pracę.

● Solidna konstrukcja: Wyprodukowane z najwyższej jakości stali nierdzewnej odpornej na korozję i temperatury kriogeniczne, gwarantując trwałość sprzętu i czystość produktu.

● Rozwiązanie „pod klucz”: integruje sprężarki, urządzenia chłodnicze, wymienniki ciepła i zawory w jedno urządzenie, eliminując potrzebę stosowania skomplikowanych rurociągów na miejscu i skracając czas realizacji projektu.

Dane techniczne

Gdzie to ma zastosowanie?

● Elektroniczne gazy specjalne: oczyszczanie gazów o jakości elektronicznej do produkcji półprzewodników o wysokiej czystości.

● Odzysk i regeneracja czynnika chłodniczego: Efektywna separacja i recykling mieszanych czynników chłodniczych w celu zapewnienia zgodności z wymogami ochrony środowiska.

● Separacja lekkich węglowodorów: Precyzyjne frakcjonowanie węglowodorów C2-C4 w przetwórstwie petrochemicznym.

● Odzyskiwanie zasobów gazów odlotowych z przemysłu: Waloryzacja strumieni spalin przemysłowych poprzez ekstrakcję cennych składników chemicznych.

Środki ostrożności dotyczące użytkowania

● Oczyszczanie przed rozpoczęciem: Zawsze przed wprowadzeniem gazu zasilającego należy przeprowadzić dokładne przepłukanie azotem, aby wyeliminować tlen i wilgoć, zapobiegając blokowaniu się lodu lub zagrożeniom bezpieczeństwa.

● Równowaga termiczna: Przed wprowadzeniem gazu zasilającego poczekaj, aż system chłodniczy osiągnie docelową linię bazową niskiej temperatury, aby zapobiec szokowi termicznemu we wnętrzu kolumny.

● Monitorowanie ciśnienia: Stale monitoruj sekcje wysokociśnieniowe i upewnij się, że zawory bezpieczeństwa są skalibrowane i drożne.

● Jakość gazu zasilającego: Upewnij się, że gaz zasilający jest wstępnie przefiltrowany w celu usunięcia cząstek stałych i kropelek cieczy, które mogłyby zanieczyścić uszczelnienie lub tace destylacyjne.

Przewodnik konserwacji

● Codziennie: Sprawdź interfejs PLC pod kątem wszelkich nieprawidłowych alarmów, sprawdź we wziernikach, czy poziom cieczy jest prawidłowy i sprawdź, czy nie ma widocznych wycieków gazu lub czynnika chłodniczego.

● Co tydzień/co miesiąc: Sprawdź poziom oleju smarowego i stan sprężarki obiegowej. Sprawdź wężownice skraplacza agregatu chłodniczego pod kątem gromadzenia się kurzu i w razie potrzeby wyczyść je.

● Co kwartał: Kalibracja krytycznych przetworników ciśnienia i temperatury, aby mieć pewność, że sterownik PLC otrzymuje dokładne dane. Sprawdź zawory bezpieczeństwa i wykonaj test ręcznego uruchomienia.

● Co roku: Zaplanuj kompleksowe wyłączenie w celu sprawdzenia stanu wewnętrznego kolumny destylacyjnej, oczyszczenia powierzchni wymiany ciepła reboilera i skraplacza oraz sprawdzenia integralności wszystkich zaworów kriogenicznych i uszczelek.

Serwis i wsparcie posprzedażowe

W XINYU HUACHUANG dokładamy wszelkich starań, aby zapewnić kompleksowe i niezawodne wsparcie posprzedażowe, aby zapewnić ciągłą i wydajną pracę Twojego sprzętu. Nasz oddany zespół serwisowy jest zawsze gotowy do pomocy.

Kompleksowy zakres gwarancji

Z dumą oferujemy dwuletnią gwarancję na nasz sprzęt. W tym okresie świadczymy bezpłatne usługi konserwacji i naprawy wszelkich problemów jakościowych, z wyłączeniem tych spowodowanych niewłaściwą obsługą, nieautoryzowanymi modyfikacjami lub działaniem siły wyższej. W przypadku sprzętu wykraczającego poza dwuletni okres gwarancji nadal oferujemy usługi konserwacji przez całe życie, pobierając jedynie koszty części zamiennych i robocizny.

Mechanizm szybkiego reagowania

Oferujemy profesjonalną pomoc telefoniczną w zakresie inżynierii 7×24 godziny. Po otrzymaniu powiadomienia o usterce nasz zespół techniczny odpowie w ciągu 24 godzin i zapewni realne rozwiązanie. Jeśli wymagana jest obsługa na miejscu, nasi profesjonalni inżynierowie przybędą do Twojego zakładu w ciągu tygodnia. W szczególnych okolicznościach, gdy naprawa sprzętu nie będzie możliwa, bezwarunkowo wymienimy go na nowe urządzenie lub dostarczymy urządzenie zastępcze w ciągu dwuletniego okresu gwarancyjnego lub podejmiemy niezbędne działania w celu przywrócenia normalnego działania.

Często zadawane pytania (FAQ)

P1: W jaki sposób jednostka destylacji ciśnieniowej w niskiej temperaturze gazu zapewnia separację gazu na poziomie podstawowym?

Odp.: Urządzenie działa w oparciu o kriogeniczną destylację frakcyjną. Wieloskładnikowa mieszanina gazów jest najpierw sprężana i wstępnie schładzana, a następnie trafia do kolumny destylacyjnej, gdzie środowisko o niskiej temperaturze i wysokim ciśnieniu umożliwia ciągły kontakt para-ciecz. Składniki o wyższych temperaturach wrzenia skraplają się w ciecz i spływają w dół, podczas gdy lżejsze składniki odparowują i unoszą się do góry, osiągając precyzyjną separację poprzez wielostopniowy transfer masy.

Pytanie 2: Dlaczego mieszanina gazów jest sprężana i wstępnie schładzana przed wejściem do kolumny destylacyjnej?

Odp.: Sprężanie podnosi ciśnienie gazu, co przesuwa równowagę para-ciecz i zwiększa temperaturę skraplania każdego składnika. Następnie wstępne chłodzenie przybliża mieszaninę do punktu rosy, zanim wejdzie ona do kolumny. Łącznie te etapy zmniejszają obciążenie chłodnicze wewnątrz kolumny i poprawiają ogólną wydajność separacji.

P3: Jaką rolę odgrywa zintegrowany cykl chłodniczy w procesie destylacji?

Odp.: Zintegrowany obieg chłodniczy zapewnia niezbędną wydajność chłodzenia, aby utrzymać niską temperaturę wewnątrz kolumny. Bez tego ciągłego chłodzenia skroplona ciecz uległaby ponownemu odparowaniu, a proces przenoszenia masy uległby zakłóceniu. Cykl chłodniczy współpracuje z reboilerem, aby utrzymać precyzyjny gradient termiczny wymagany do skutecznej separacji.

P4: W jaki sposób reboiler przyczynia się do procesu separacji?

Odp.: Reboiler dostarcza ciepło potrzebne do odparowania na dnie kolumny destylacyjnej. Częściowo ponownie odparowując ciecz spływającą w dół, wytwarza wznoszący się strumień pary, który napędza przeciwprądowy przepływ masy przez płyty teoretyczne lub warstwy wypełnienia. Ta ciągła wymiana para-ciecz stopniowo wzbogaca każdy składnik w odpowiedniej strefie.
