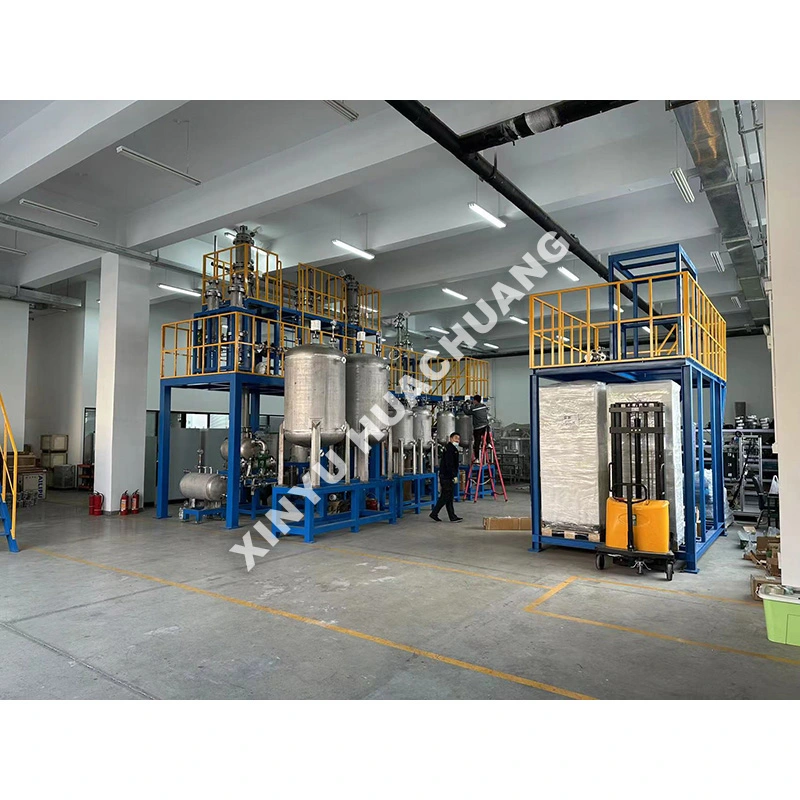

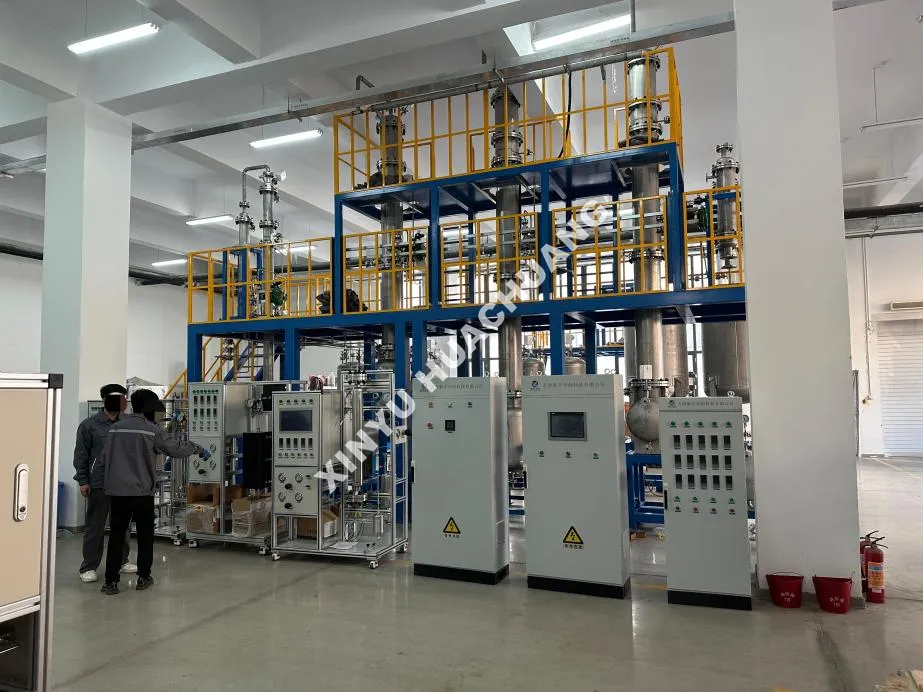

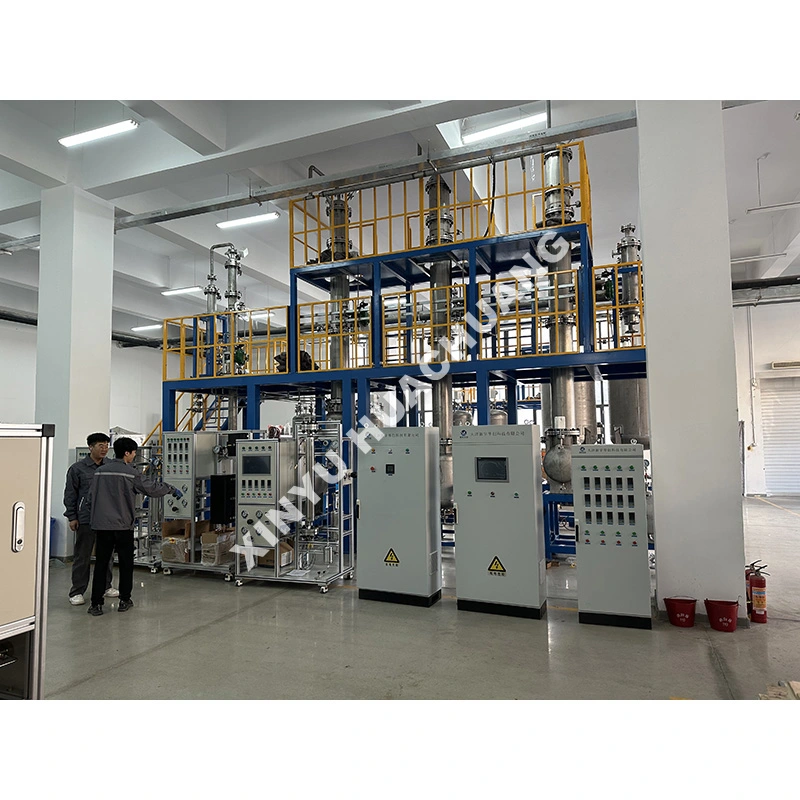

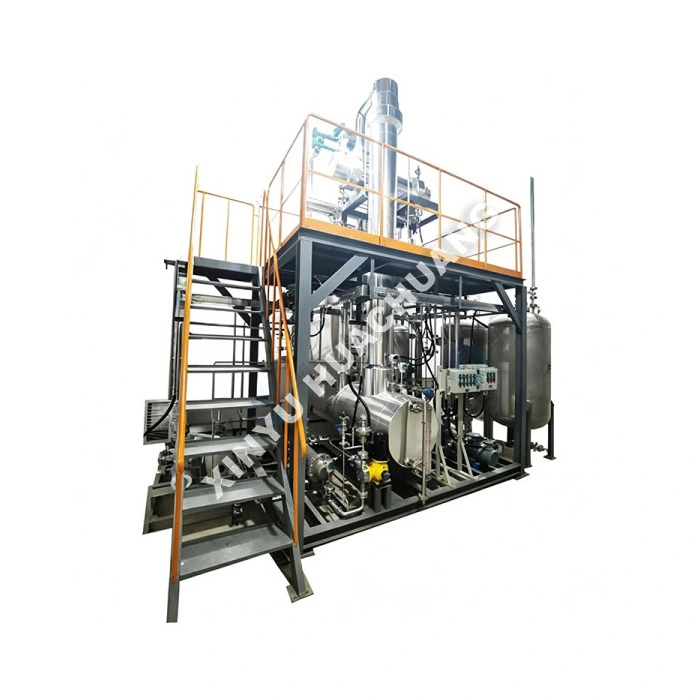

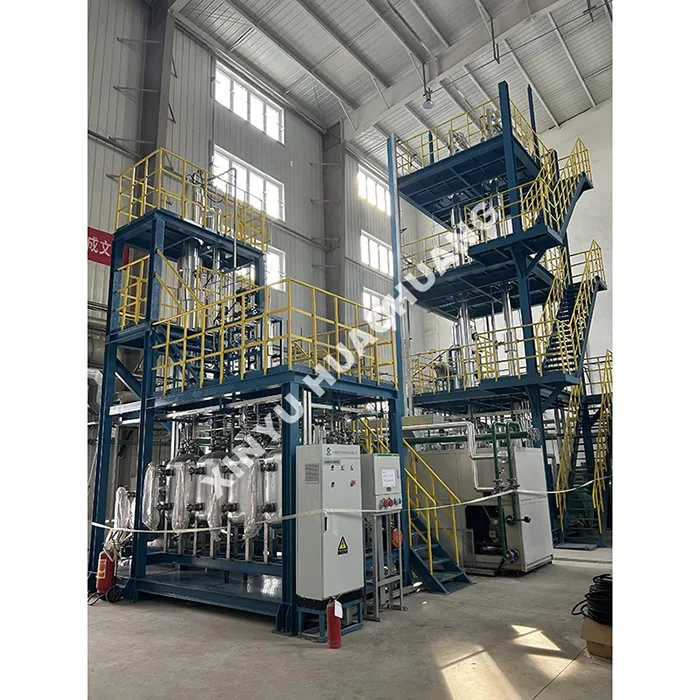

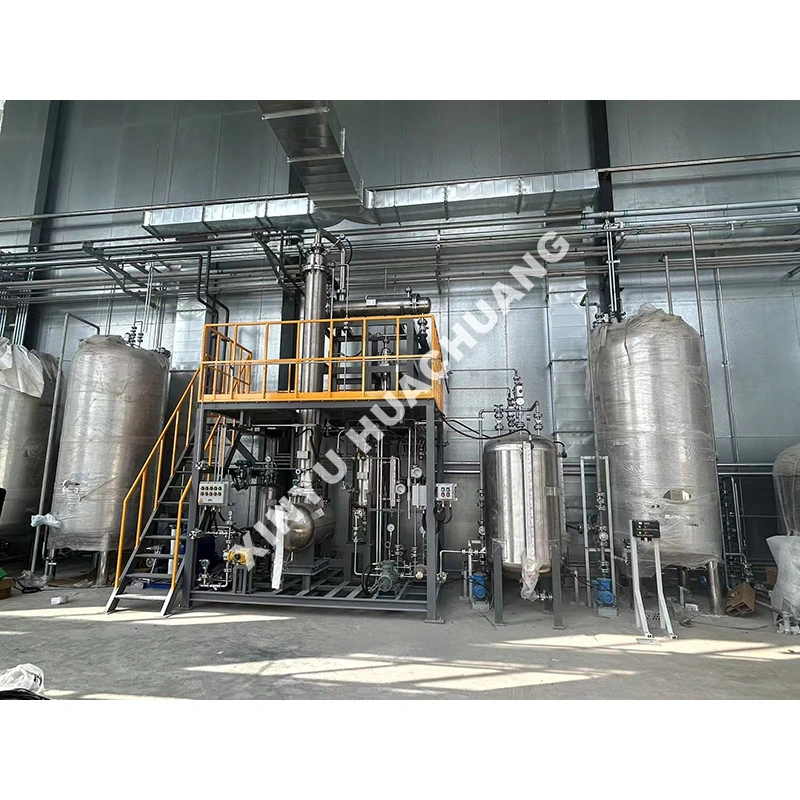

Czterokolumnowa jednostka destylacji ciągłej o wysokiej próżni

Wysokopróżniowa czterokolumnowa jednostka destylacji ciągłej XINYU HUACHUANG to zaawansowany system separacji klasy przemysłowej, zaprojektowany specjalnie do ciągłego frakcjonowania wrażliwych na ciepło, wysokowrzących i złożonych wieloskładnikowych mieszanin ciekłych. Zaprojektowane, aby zmaksymalizować wydajność separacji przy jednoczesnej minimalizacji degradacji termicznej, urządzenie to wykorzystuje czterostopniową konfigurację ciągłej destylacji w warunkach głębokiej próżni. Wyposażone w inteligentną automatyzację PLC, zautomatyzowaną kontrolę współczynnika refluksu i wielopoziomowe blokady bezpieczeństwa, jednostka zapewnia stabilną, długoterminową pracę bez nadzoru, zapewniając jednocześnie wysoce powtarzalne dane dotyczące czystości na potrzeby produkcji komercyjnej i optymalizacji procesów.

Mechanizm operacyjny

Wysokopróżniowa czterokolumnowa jednostka destylacji ciągłej działa na zasadzie ciągłej destylacji frakcyjnej w głębokiej próżni. Ciekły surowiec jest w sposób ciągły dozowany do kolumny pierwotnej. Głęboka próżnia znacznie obniża temperaturę wrzenia komponentów, zapobiegając pękaniu termicznemu i polimeryzacji. Gdy mieszanina jest podgrzewana w reboilerze, para unosi się przez wnętrze kolumny (wypełnienie strukturalne lub tace o wysokiej wydajności), poddając się powtarzalnej kondensacji i odparowaniu. Czterokolumnowa kaskada pozwala na precyzyjne rozdzielenie złożonych mieszanin na wiele frakcji o wysokiej czystości. Lekkie składniki są w sposób ciągły pobierane ze szczytu pierwszej kolumny, frakcje pośrednie zbierane są z kolejnych kolumn, a ciężkie pozostałości są odprowadzane z końcowego reboilera. Cały proces ciągły jest skrupulatnie zarządzany przez czterokolumnową jednostkę destylacji ciągłej o wysokiej próżni, aby utrzymać precyzyjne gradienty termiczne i optymalną wydajność separacji.

Gdzie to świeci?

● Precyzyjna separacja w czterech kolumnach: Wielostopniowa konstrukcja kaskadowa umożliwia jednoczesne oddzielenie maksymalnie czterech różnych frakcji produktu z jednego surowca, maksymalizując wydajność i czystość produktu.

● Ochrona przed głęboką próżnią: Praca w wysokiej próżni (do 10 Pa) znacznie obniża temperaturę wrzenia, dzięki czemu idealnie nadaje się do przetwarzania materiałów wrażliwych na ciepło, polimerów i związków wysokowrzących bez degradacji termicznej.

● Wysokowydajne elementy wewnętrzne: Zawierają konfigurowalne opakowania strukturalne lub tace o wysokiej wydajności, co pozwala uzyskać dużą teoretyczną liczbę płyt i czystość separacji na poziomie PPM.

● Inteligentna automatyka PLC: scentralizowany system sterowania umożliwia długoterminową pracę bez nadzoru, automatyczną regulację współczynnika refluksu i rejestrowanie danych w czasie rzeczywistym dotyczących temperatury, ciśnienia i natężenia przepływu.

● Solidna i bezpieczna konstrukcja: zbudowana z użyciem najwyższej jakości materiałów metalurgicznych (np. SS316L, Hastelloy) i wielopoziomowych blokad bezpieczeństwa (zabezpieczenie przed przegrzaniem, nadmiernym ciśnieniem, nagrzaniem na sucho) w celu zapewnienia bezpiecznej pracy.

Dane techniczne

Gdzie to ma zastosowanie?

● Fine Chemicals i Pharmaceuticals: Ciągłe oczyszczanie wrażliwych na ciepło aktywnych składników farmaceutycznych (API) i półproduktów o wysokiej wartości.

● Przetwarzanie polimerów i żywic: Rozdzielanie monomerów, oligomerów i wysokowrzących rozpuszczalników w syntezie polimerów.

● Olejki eteryczne i naturalne ekstrakty: Delikatna, ciągła separacja delikatnych terpenów, substancji zapachowych i ekstraktów roślinnych.

● Rozpuszczalniki specjalistyczne: Ultrawysokie oczyszczanie wysokowrzących lub termicznie niestabilnych rozpuszczalników organicznych.

● Żywność i napoje: Koncentracja naturalnych aromatów, oczyszczanie alkoholu i ekstrakcja związków bioaktywnych.

Środki ostrożności dotyczące użytkowania

● Konserwacja systemu próżniowego: Przed wprowadzeniem surowca upewnij się, że system próżniowy (pompy, skraplacze, odwadniacze) działa stabilnie. Wahania próżni powodują zmiany temperatury wrzenia i pogarszają skuteczność separacji.

● Stopniowe ogrzewanie: Wykorzystaj programowalne przez sterownik PLC szybkości nagrzewania, aby zapobiec nagłemu parowaniu i zalaniu kolumny, szczególnie podczas uruchamiania systemu w próżni.

● Chłodzenie przed wyłączeniem: Zawsze przerwij dopływ i utrzymuj podciśnienie oraz przepływ wody chłodzącej, aż temperatura systemu spadnie poniżej 80 ℃, aby zapobiec degradacji pozostałości produktu w gorącym reboilerze.

● Wykrywanie nieszczelności: Regularnie sprawdzaj wszystkie uszczelki próżniowe, uszczelki i kołnierze pod kątem wycieków. Nawet niewielki wlot powietrza może zakłócić poziom próżni i wprowadzić tlen, prowadząc do utlenienia produktu.

Przewodnik konserwacji

● Codziennie: Sprawdź poziom podciśnienia, przepływ wody chłodzącej i temperaturę czynnika grzewczego. Sprawdź system pod kątem nietypowych dźwięków, wycieków lub wibracji powodowanych przez pompy i sprężarki.

● Co tydzień/co miesiąc: Wyczyść lub wymień filtry wstępne surowca, aby zapobiec zanieczyszczaniu wypełnienia kolumny ciężkimi pozostałościami. Sprawdź wszystkie uszczelki PTFE i uszczelnienia mechaniczne pod kątem zużycia i wymień w razie potrzeby.

● Co kwartał: Kalibracja czujników temperatury, wakuometrów, regulatorów masowego przepływu i współczynnika refluksu w celu utrzymania dokładności separacji. Sprawdź system grzewczy pod kątem jednolitej wydajności.

● Po operacji: Zawsze przestrzegaj właściwej sekwencji wyłączania: zatrzymaj zasilanie, utrzymuj refluks, aby oczyścić kolumnę i ochłodź system pod próżnią przed opróżnieniem i przechowywaniem, aby zapobiec utlenianiu lub absorpcji wilgoci.

Serwis i wsparcie posprzedażowe

W XINYU HUACHUANG dokładamy wszelkich starań, aby zapewnić kompleksowe i niezawodne wsparcie posprzedażowe, aby zapewnić ciągłą i wydajną pracę Twojego sprzętu. Nasz oddany zespół serwisowy jest zawsze gotowy do pomocy.

Kompleksowy zakres gwarancji

Z dumą oferujemy dwuletnią gwarancję na nasz sprzęt. W tym okresie świadczymy bezpłatne usługi konserwacji i naprawy wszelkich problemów jakościowych, z wyłączeniem tych spowodowanych niewłaściwą obsługą, nieautoryzowanymi modyfikacjami lub działaniem siły wyższej. W przypadku sprzętu wykraczającego poza dwuletni okres gwarancji nadal oferujemy usługi konserwacji przez całe życie, pobierając jedynie koszty części zamiennych i robocizny.

Mechanizm szybkiego reagowania

Oferujemy profesjonalną pomoc telefoniczną w zakresie inżynierii 7×24 godziny. Po otrzymaniu powiadomienia o usterce nasz zespół techniczny odpowie w ciągu 24 godzin i zapewni realne rozwiązanie. Jeśli wymagana jest obsługa na miejscu, nasi profesjonalni inżynierowie przybędą do Twojego zakładu w ciągu tygodnia. W szczególnych okolicznościach, gdy naprawa sprzętu nie będzie możliwa, bezwarunkowo wymienimy go na nowe urządzenie lub dostarczymy urządzenie zastępcze w ciągu dwuletniego okresu gwarancyjnego lub podejmiemy niezbędne działania w celu przywrócenia normalnego działania.

Często zadawane pytania (FAQ)

P1: Dlaczego to urządzenie działa w głębokiej próżni, a nie pod ciśnieniem atmosferycznym?

Odp.: Głęboka próżnia znacznie obniża temperaturę wrzenia składników mieszaniny. Zapobiega to pękaniu termicznemu i polimeryzacji, które mogłyby wystąpić w wyższych temperaturach, dzięki czemu urządzenie jest niezbędne do oddzielania związków wrażliwych na ciepło, takich jak wysokowrzące organiczne półprodukty, naturalne ekstrakty i monomery polimerowe.

P2: W jaki sposób czterokolumnowa kaskada zapewnia precyzyjną separację złożonych mieszanin?

Odp.: Każda kolumna w kaskadzie obsługuje określone zadanie separacji. Lekkie składniki są w sposób ciągły pobierane ze szczytu pierwszej kolumny, frakcje pośrednie zbierane są z kolejnych kolumn, a ciężkie pozostałości są odprowadzane z końcowego reboilera. To etapowe podejście umożliwia precyzyjne rozdzielenie złożonych mieszanin na wiele frakcji o wysokiej czystości w jednej, ciągłej operacji.

P3: Jakie typy elementów wewnętrznych kolumn są stosowane w tym urządzeniu wysokopróżniowym?

Odp.: Kolumny są wyposażone w wypełnienia strukturalne lub tace o wysokiej wydajności. Gdy para unosi się przez te elementy wewnętrzne, ulega wielokrotnej kondensacji i ponownemu odparowaniu, stopniowo wzbogacając docelowe frakcje. Wybór pomiędzy opakowaniem a tacami zależy od konkretnych wymagań dotyczących separacji i właściwości fizycznych surowca.

P4: W jaki sposób urządzenie utrzymuje precyzyjne gradienty termiczne we wszystkich czterech kolumnach?

Odp.: Całym ciągłym procesem jest skrupulatnie zarządzany przez zintegrowany system sterowania jednostki, który precyzyjnie reguluje temperaturę reboilera, pracę skraplacza i poziom próżni w każdej kolumnie. Zapewnia to utrzymanie optymalnego gradientu termicznego w każdej kolumnie jednocześnie, zapewniając stałą wydajność separacji i czystość produktu.

P5: Czym różni się to urządzenie od standardowego dwukolumnowego systemu destylacji?

Odp.: Standardowy system dwukolumnowy może dzielić paszę tylko na ograniczoną liczbę kawałków. Czterokolumnowa kaskada zapewnia znacznie więcej etapów separacji, umożliwiając precyzyjne frakcjonowanie złożonych mieszanin na cztery lub więcej odrębnych strumieni produktów. Ma to kluczowe znaczenie, gdy surowiec zawiera wiele cennych składników, z których każdy należy odzyskać w wysokiej czystości.
